不動のホンダ「ダックス50」をプチレストア! サクッとオイル交換&車体周りに着手します【vol.4】

燃料タンクやエアクリーナーボックスを装着し、エンジンも無事始動! 車体周りに着手します……が、その前にオイル交換を済ませましょう。

エンジンオイルは真っ黒だ!

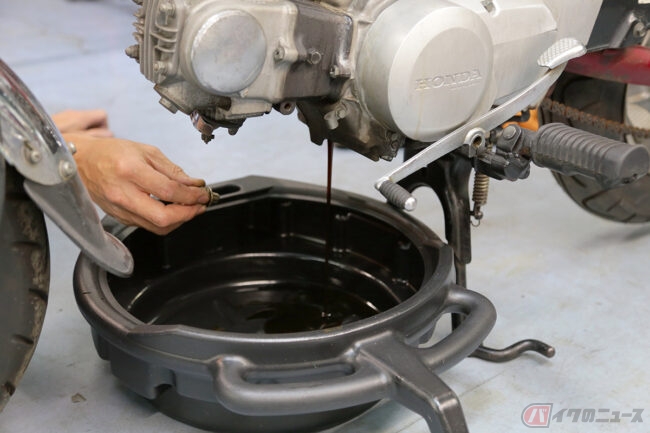

 エンジン真下にあるドレンボルトを抜くと、オイルが出てきます。

エンジンオイル交換_古いオイルを抜く
エンジンオイル交換_古いオイルを抜く

真っ黒で、最後にいつ交換したのか……不安になる色ですね。

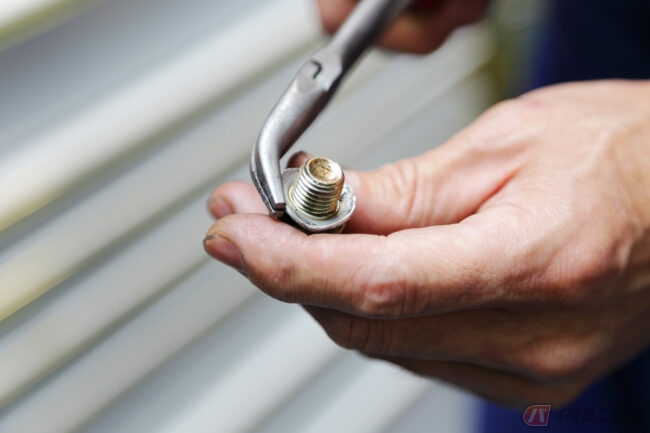

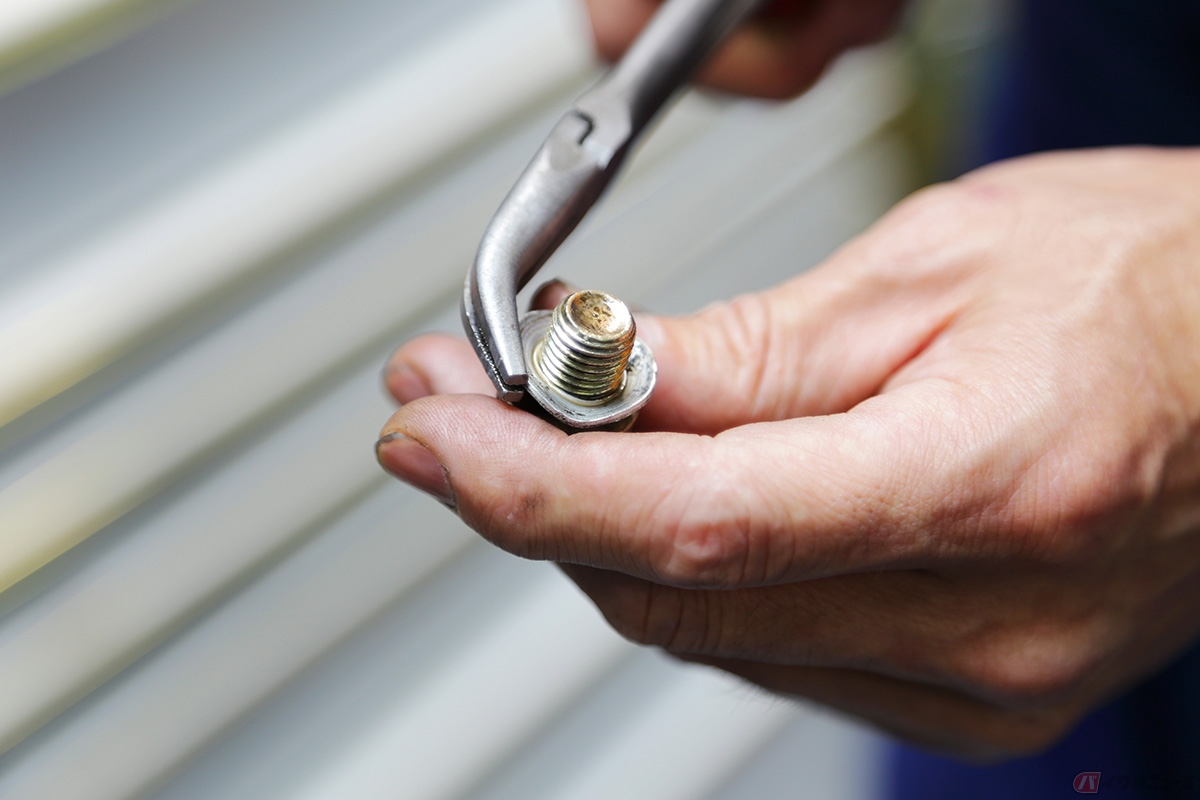

エンジンオイル交換_変形したドレンワッシャー
エンジンオイル交換_変形したドレンワッシャー

 ドレンボルトについているドレンワッシャーはオイル交換ごとに新品に替えましょう。使いまわしていると、写真のように変形して、取れなくなってしまいます。

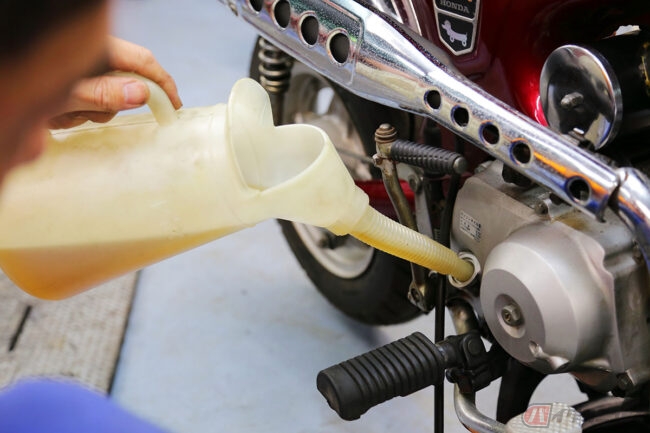

エンジンオイル交換_新品オイルの注入
エンジンオイル交換_新品オイルの注入

 ドレンボルトを締めたら、オイルを注入。

 規定量は0.6Lですが、まずは0.5Lを入れて、軽く暖気運転。

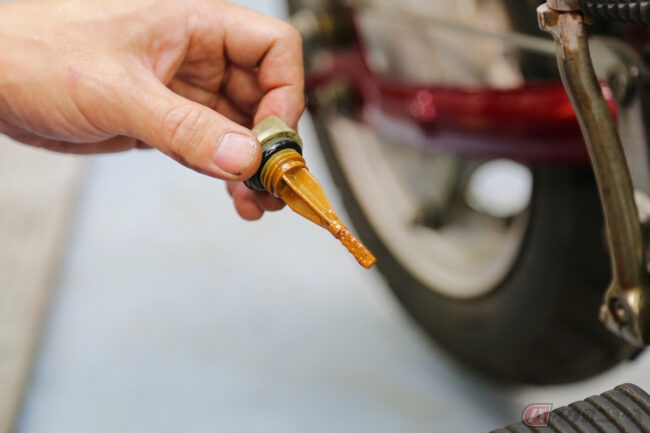

エンジンオイル交換_オイル量のチェック
エンジンオイル交換_オイル量のチェック

 その後オイルゲージでオイル量を測ります。規定値内でしたので追加の注入はなし!

 これはよくあること。いきなり規定量のオイルを入れるのではなく、必ず少し少なめを入れてから暖気運転をして、実際のオイル量を確認しましょう。

エンジンオイル交換_暖気運転
エンジンオイル交換_暖気運転

 再度暖気運転をして、エンジン内にオイルを潤滑させれば、オイル交換は終了です。

フロントフォークはダストシールをチェック!!

 いよいよ車体周りに着手します。

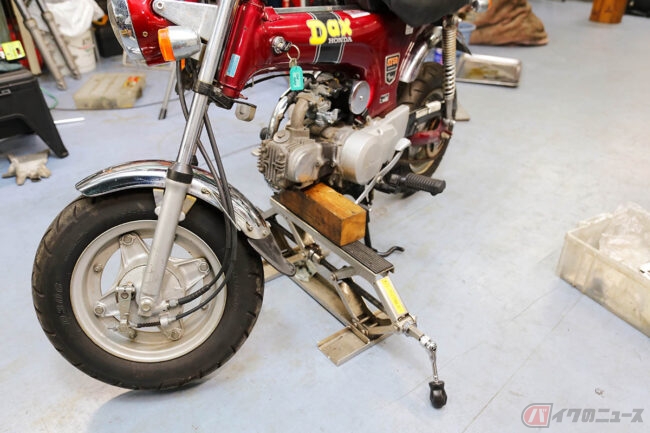

ジャッキアップ
ジャッキアップ

 まずはフロントフォークのチェック。ジャッキアップでフロントホイールを浮かせます。

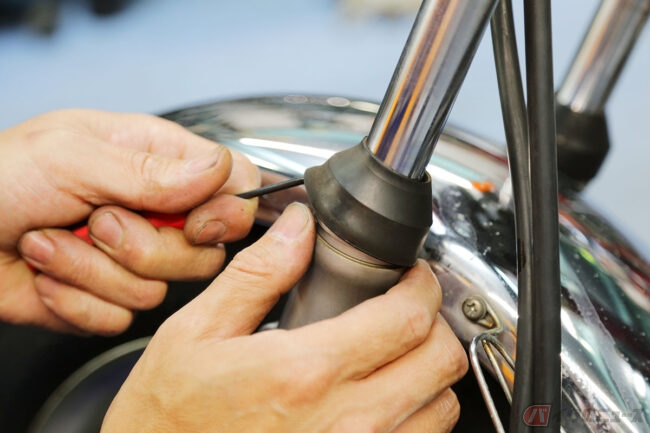

Fフォークのオイル交換_ダストカバーを外す
Fフォークのオイル交換_ダストカバーを外す

 いきなりバラすのではなく、まずはダストカバーを外して、オイルシールのチェックをおこないます。

 その状況を見て、全バラのOH(オーバーホール)か、オイル交換のみかを判断するのです。

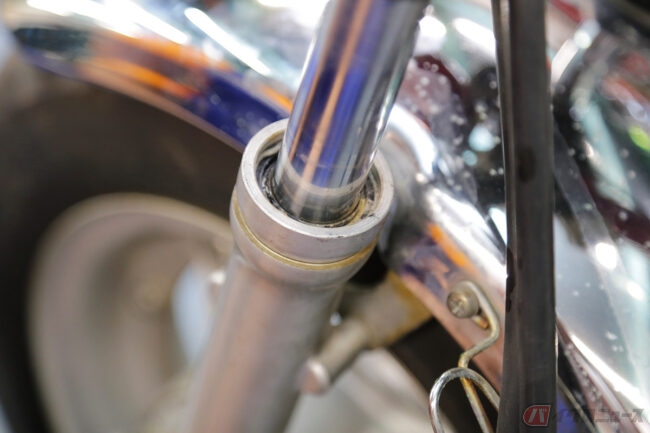

Fフォークのオイル交換_オイル漏れのチェック
Fフォークのオイル交換_オイル漏れのチェック

 オイル漏れ等はなく、きれいな状態! 今回は、オイル交換だけをおこないます。

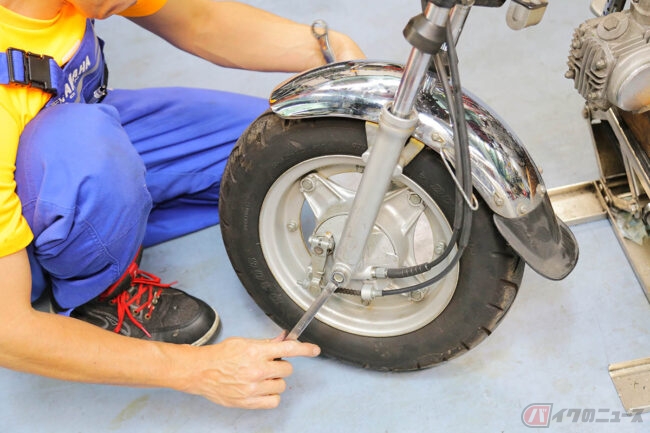

Fフォークのオイル交換_フロントホイールを外す
Fフォークのオイル交換_フロントホイールを外す

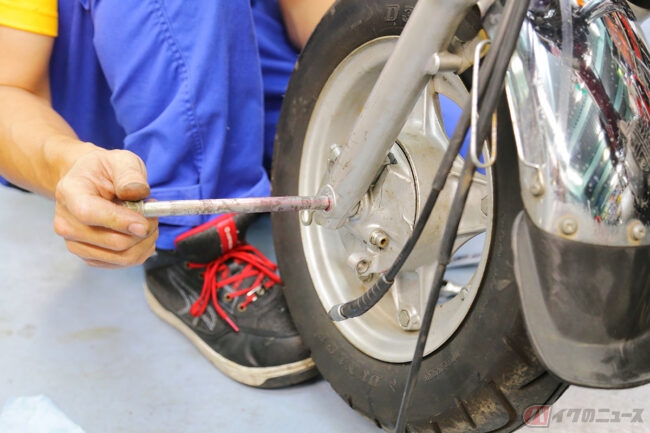

 フロントホイールを外すため、アクスルシャフトを抜きます。

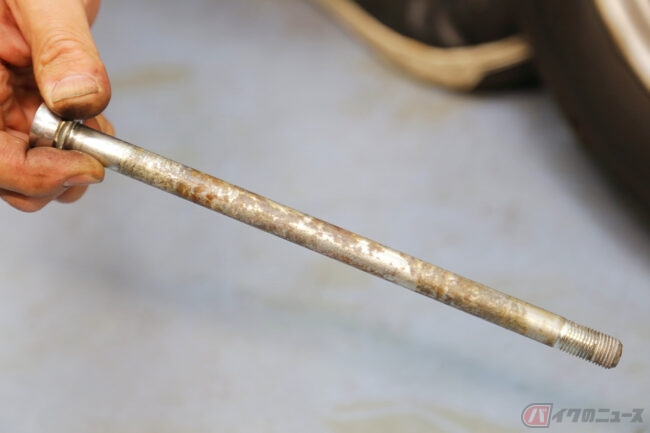

腐食が激しいアクスルシャフト
腐食が激しいアクスルシャフト

 グリスが完全に切れて、腐食も激しいですね……。

 しかし、まだメンテナンスすれば再使用可能な状態。後ほど、しっかりメンテします。

 “フルレストア”や“フルカスタム”であれば新品に交換するところですが、今回の趣旨はあくまで中古車として仕上げるための“プチレストア”。「使える純正パーツはなるべく再利用するつもり」とナインゲート店主・細井さん。

表面に焼けが見られるブレーキシュー
表面に焼けが見られるブレーキシュー

 ホイールを外すと、ドラムシューが露出。残量はまだありますが、表面が焼けてしまっているので、今回は交換します。

 ただし作業は次回。タイヤ交換の際におこないます。

ホイールベアリングのチェック
ホイールベアリングのチェック

 ホイールベアリングをチェックします。指でベアリングを回して、引っ掛かりやゴリゴリした感触がなければOK。

 今回はスムーズに回り、問題はなさそうでした。

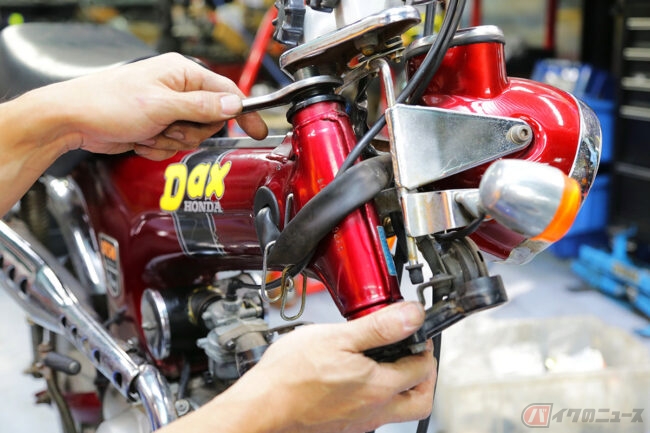

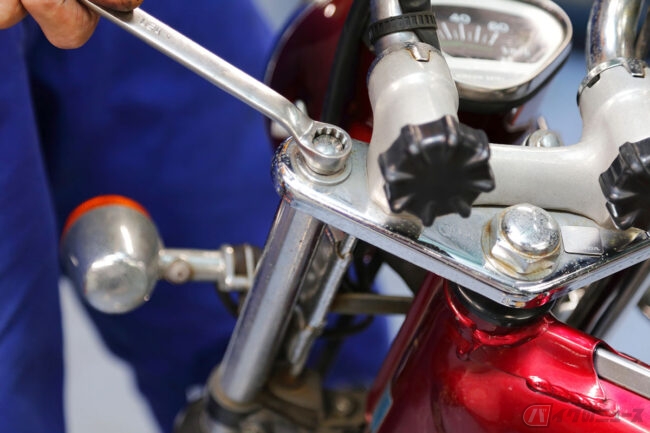

 Fフォークのオイル交換_トップボルトを外す
Fフォークのオイル交換_トップボルトを外す

 フロントフォークを抜くために、まずトップボルトを外します。

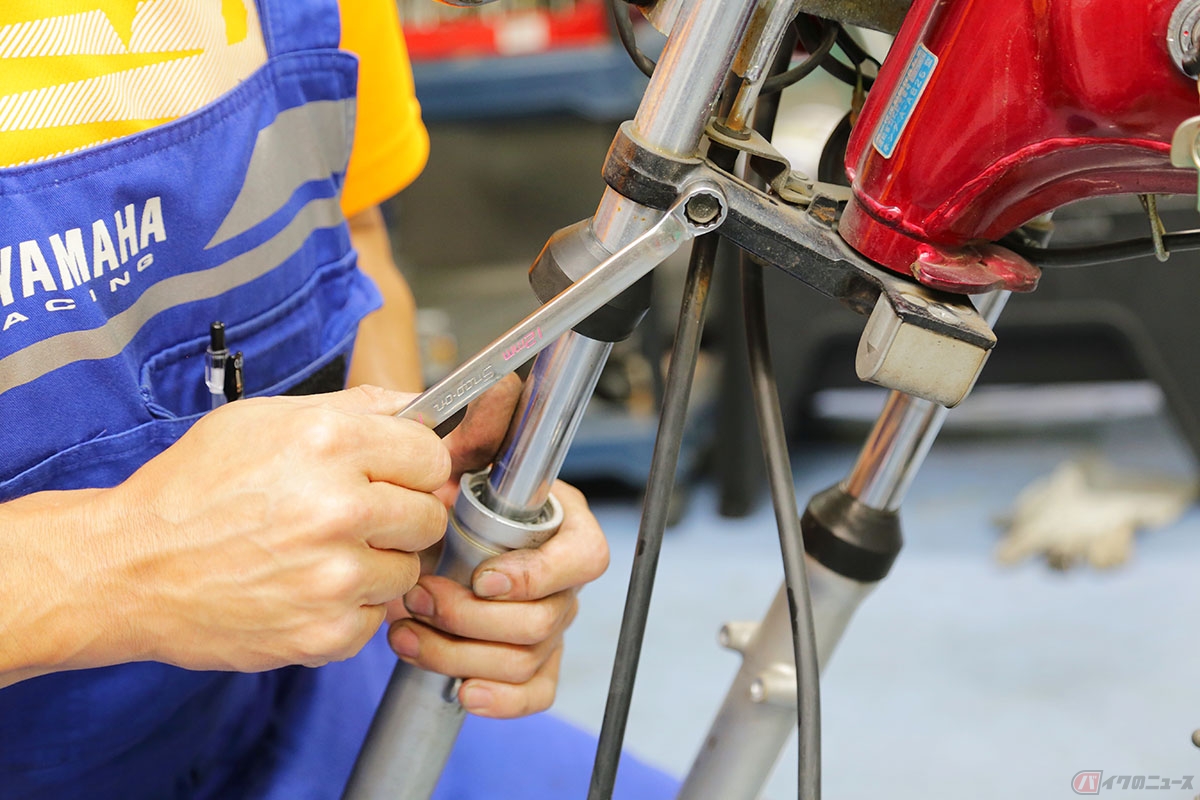

Fフォークのオイル交換_アンダーブラケットのボルトを緩める
Fフォークのオイル交換_アンダーブラケットのボルトを緩める

 続いて、アンダーブラケットのボルトを緩めます。「抜く」のではなく、「緩める」のがポイントです。

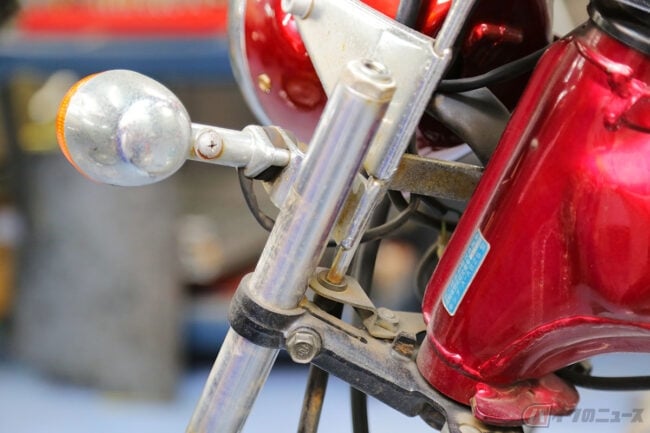

Fフォークのオイル交換_フォークを抜く途中で一旦止める
Fフォークのオイル交換_フォークを抜く途中で一旦止める

 フロントフォークを抜く途中でアンダーブラケットを再度締めて、フロントフォークを固定します。

Fフォークのオイル交換_トップキャップを外す
Fフォークのオイル交換_トップキャップを外す

 これがアンダーブラケットのボルトを抜かなかった理由。フロントフォークのトップキャップは固く締められていますが、フロントフォークは棒状で固定しづらい。そこでアンダーブラケットで固定することで、トップキャップを抜きやすくするのです。

Fフォークのオイル交換_トップキャップを外す
Fフォークのオイル交換_トップキャップを外す

 ところが今回は固着が激しく、抜けません……。仕方がないので万力で固定して、インパクトドライバーで外しました。

Fフォークのオイル交換_フォークスプリングを抜く
Fフォークのオイル交換_フォークスプリングを抜く

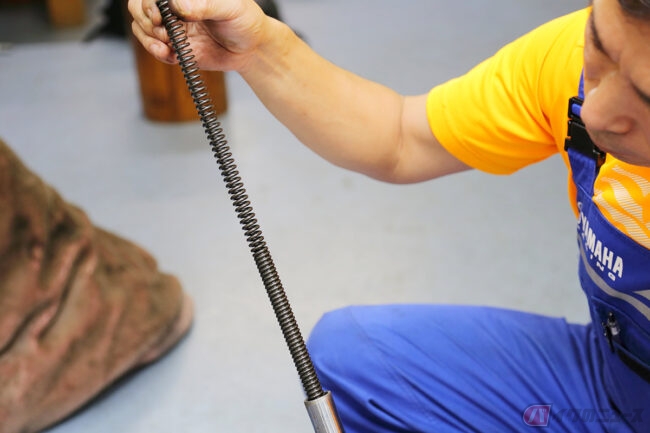

 スプリングを抜く際に上下を確認しておきましょう。ただし、中古車の場合、そもそも間違っている可能性があります。

 やはり、サービスマニュアルは必須です。

Fフォークのオイル交換_フォークオイルを抜く
Fフォークのオイル交換_フォークオイルを抜く

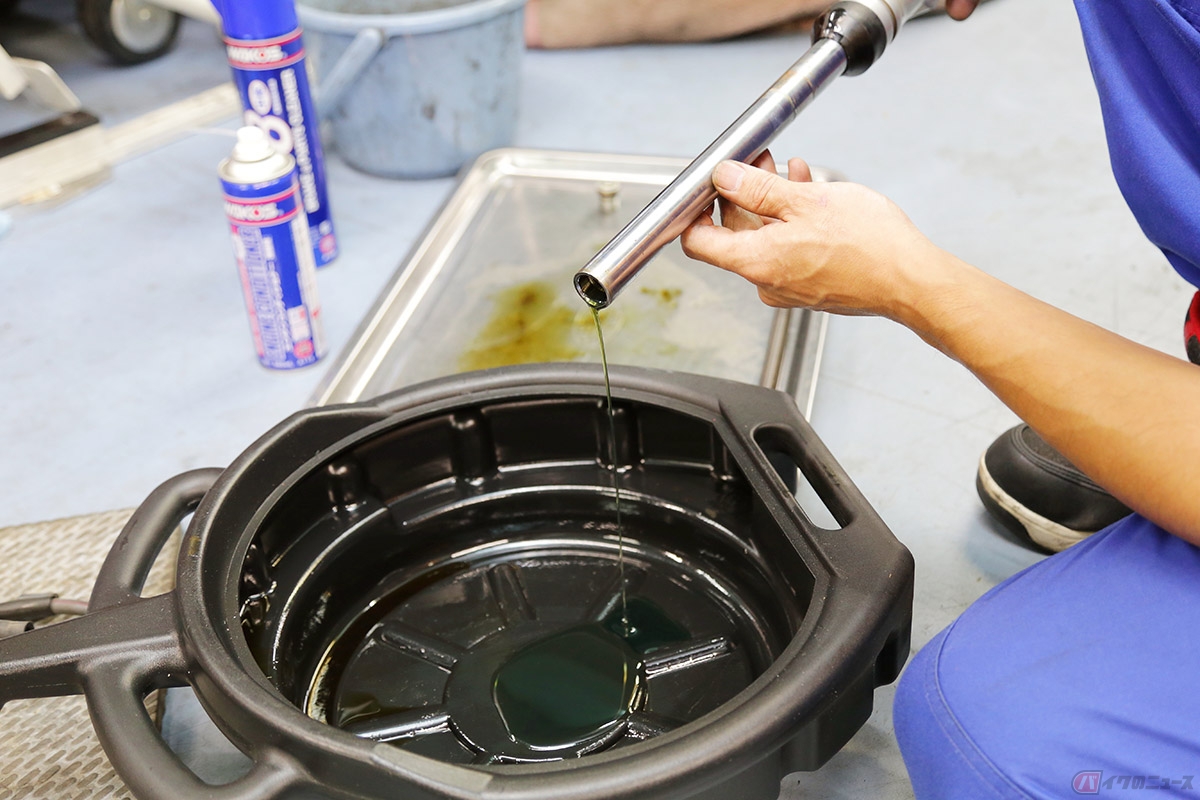

 フロントフォークを逆さにし、インナーチューブをストロークしてオイルを抜きます。相当古いようで、腐敗臭がしました。

 ある程度オイルが出たら、パーツクリーナーを入れて、中のオイルやスラッジなどを出し切ります。

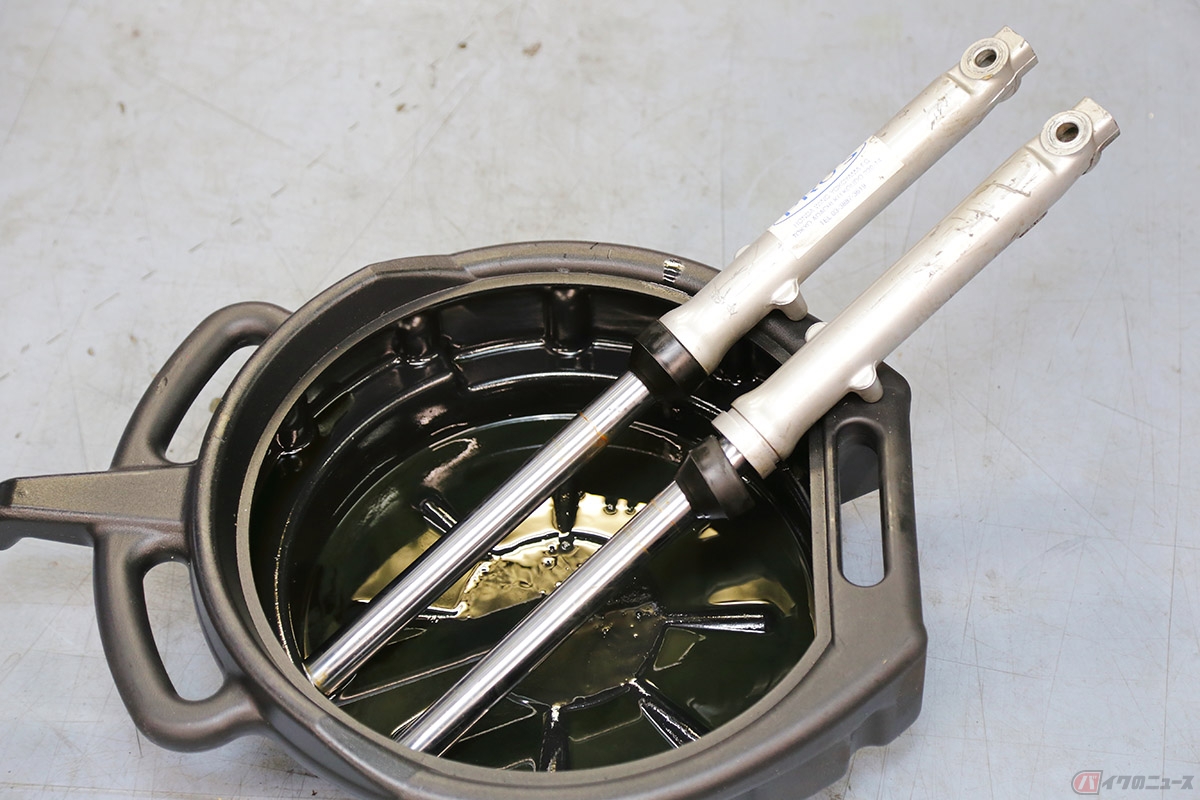

Fフォークのオイル交換_逆さにして、しばらく放置
Fフォークのオイル交換_逆さにして、しばらく放置

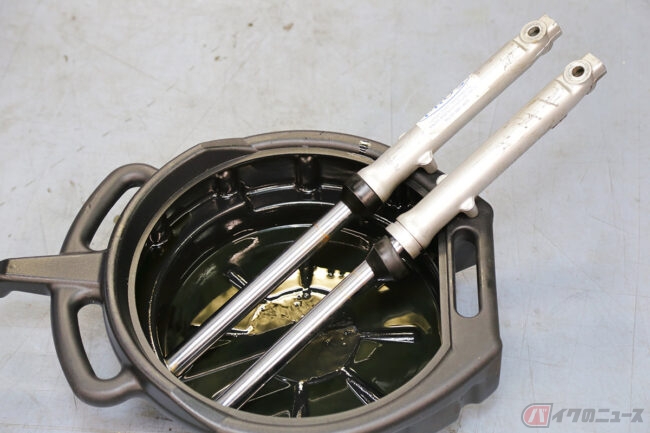

 フロントフォークをひっくり返し、しばらく放置。中に溜まっているオイルやパーツクリーナーを出します。

ステムベアリングでハンドリングが変わる!

 フロントフォークを放置している間に、ステムベアリングをチェックします。ハンドルを左右に振った感じでは問題なさそうですが、実際に確認してみましょう。

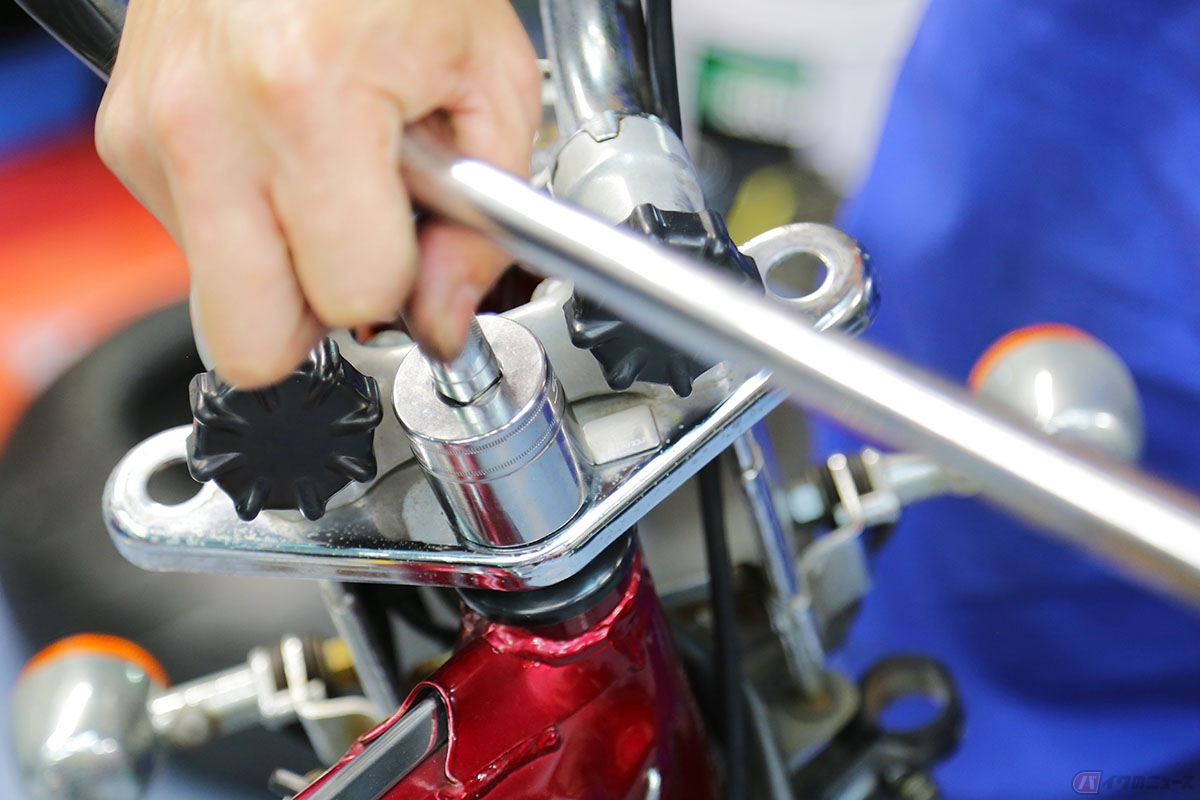

ステムベアリングのメンテナンス_ステムナットを緩める
ステムベアリングのメンテナンス_ステムナットを緩める

 まずはステムナットを緩めます。

ステムベアリングのメンテナンス_ハンドルを宙吊り
ステムベアリングのメンテナンス_ハンドルを宙吊り

 効率よく作業を進めるために、ナインゲートではハンドルを宙吊りにします。

ステムベアリングのメンテナンス_ハンドルを宙吊り
ステムベアリングのメンテナンス_ハンドルを宙吊り

 天井の梁にタイダウンベルトを引っ掛けます。

 青空メンテでは難しいですが、ガレージなどでは真似できそうですね!

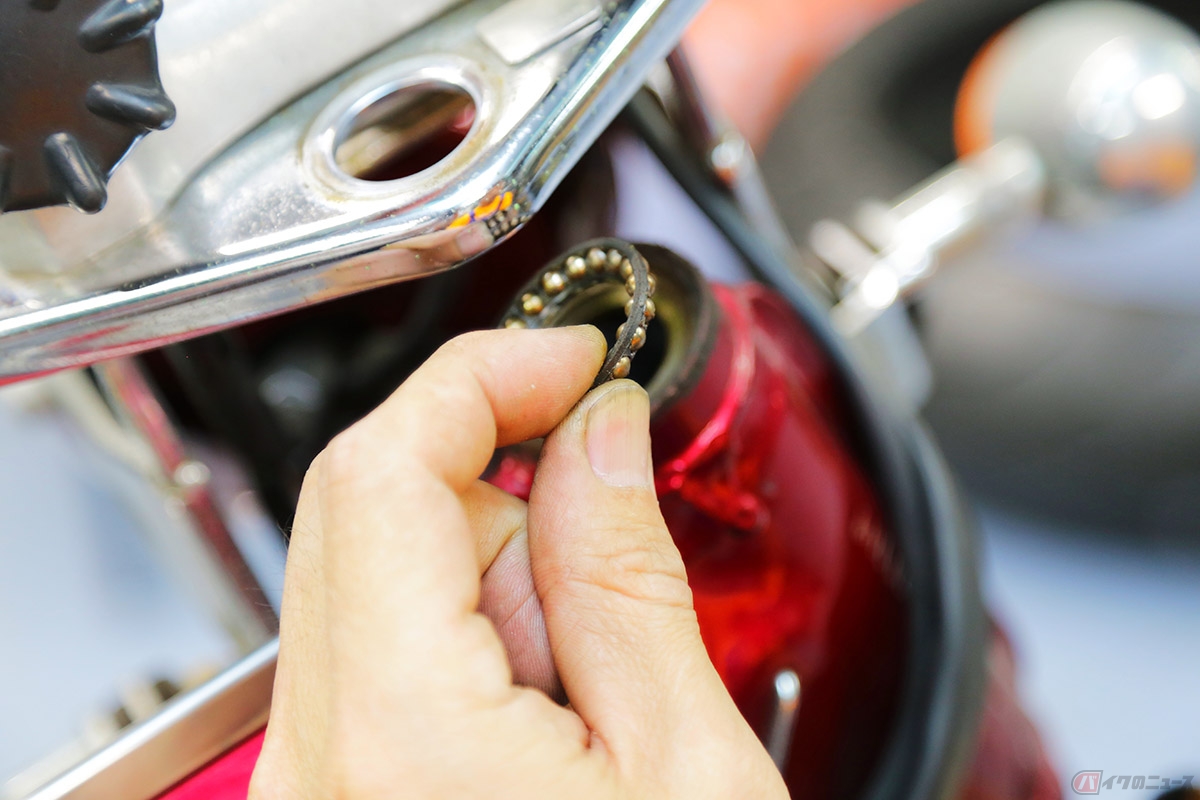

ステムベアリングのメンテナンス_ベアリングのチェック
ステムベアリングのメンテナンス_ベアリングのチェック

 ステムを外し、ベアリングをチェック。

 グリスは完全に切れていますが打刻痕はありません。これなら洗浄して、再組付けでOKでしょう!

ステムベアリングのメンテナンス_ベアリングのチェック
ステムベアリングのメンテナンス_ベアリングのチェック

 下側のベアリングも同様で、グリスは切れていますが、打刻痕はありませんでした。

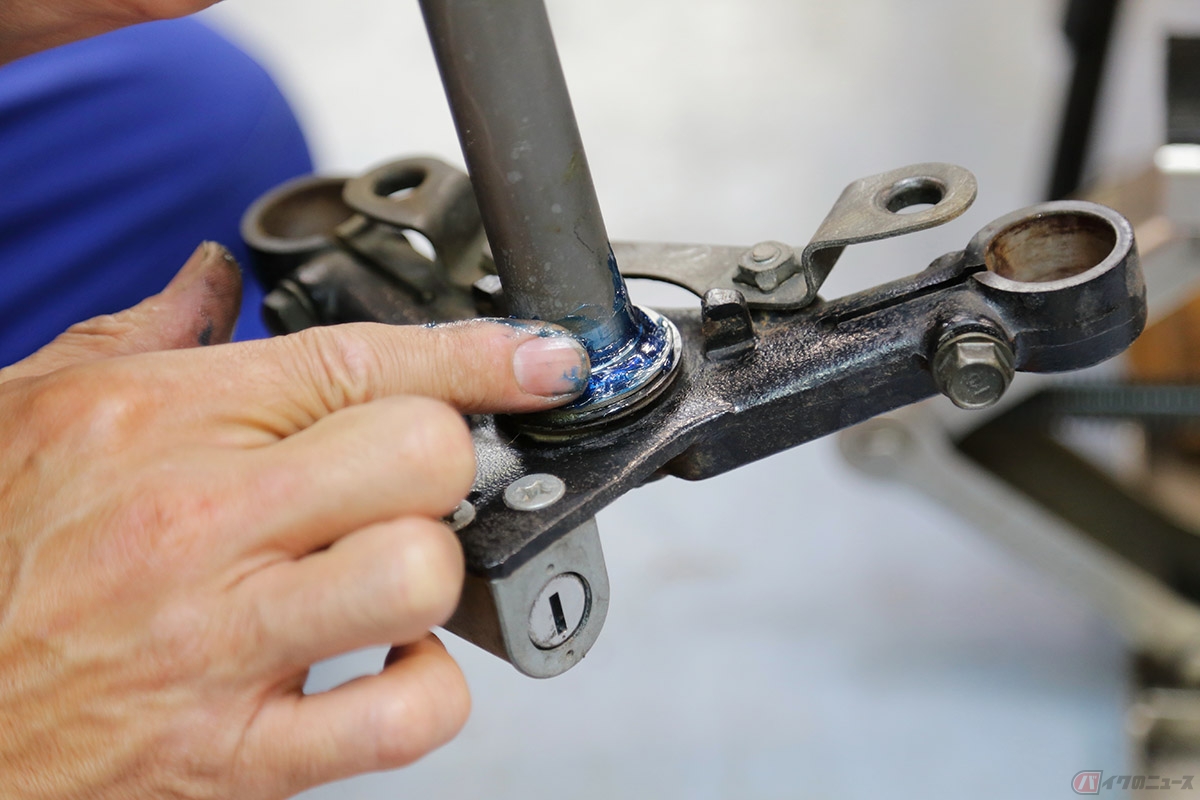

ステムベアリングのメンテナンス_グリスを塗布
ステムベアリングのメンテナンス_グリスを塗布

 パーツクリーナーで汚れをしっかり落とした後、グリスを塗布。あとではみ出したグリスは拭き取ればいいので、ここは多めで問題ありません。

ステムベアリングのメンテナンス_グリスを塗布
ステムベアリングのメンテナンス_グリスを塗布

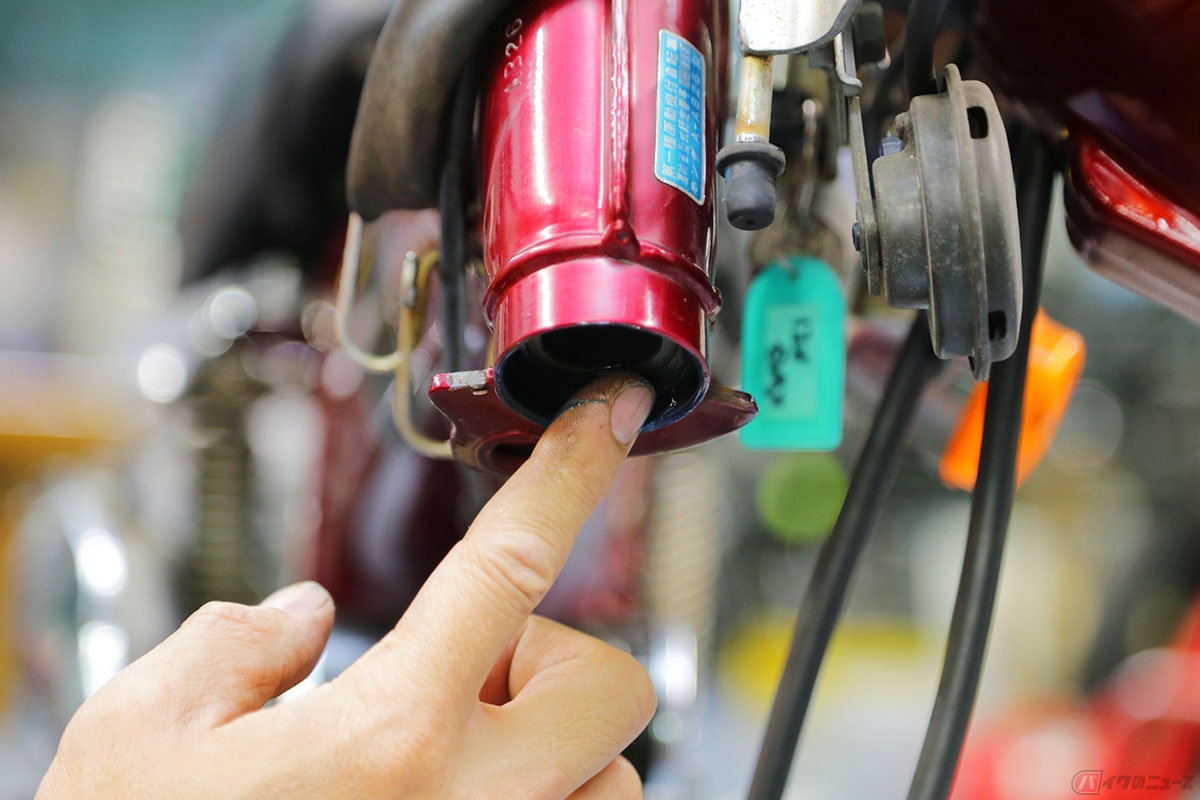

 車体側も忘れずに!

 また、上側のベアリング各部にも同様にグリスを塗布します。

ステムベアリングのメンテナンス_ステムナットの汚れ落とし
ステムベアリングのメンテナンス_ステムナットの汚れ落とし

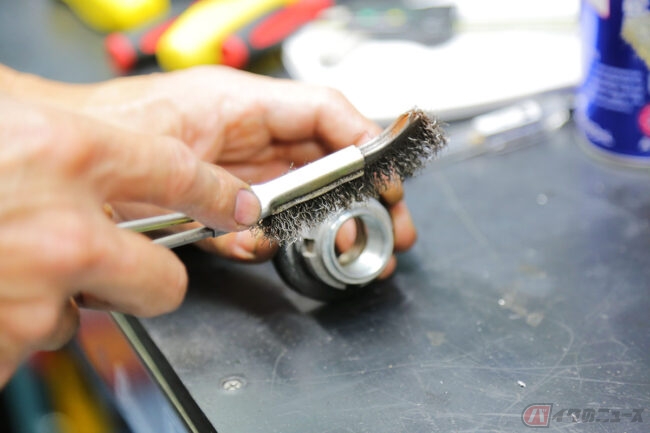

 ステムナットの汚れは真鍮ブラシで落とします。

ステムベアリングのメンテナンス_トップナットを磨く
ステムベアリングのメンテナンス_トップナットを磨く

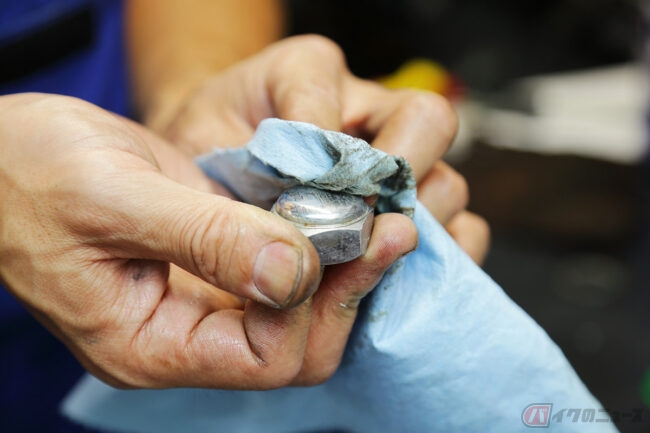

 トップナットもくすんでいたので、コンパウンドで磨きました。

ステムベアリングのメンテナンス_ステムを締める
ステムベアリングのメンテナンス_ステムを締める

 最後にステムを元に戻せば終了。今回は新品ではなく、すでに座ついているベアリングを再使用するので、キュッと締まればOK。

 ちなみにステムの締め具合は、ハンドルをロックした状態から、指1本で反対側のロックまで動かせるかどうかが目安。締めすぎるのも、緩すぎるのもNGですよ。

パーツを長持ちさせるために手間をかけましょう!

 ステムベアリングのメンテナンスが終わると、フロントフォークの古いオイルやパーツクリーナーはすっかり抜けた状態。最後の仕上げにとりかかります。

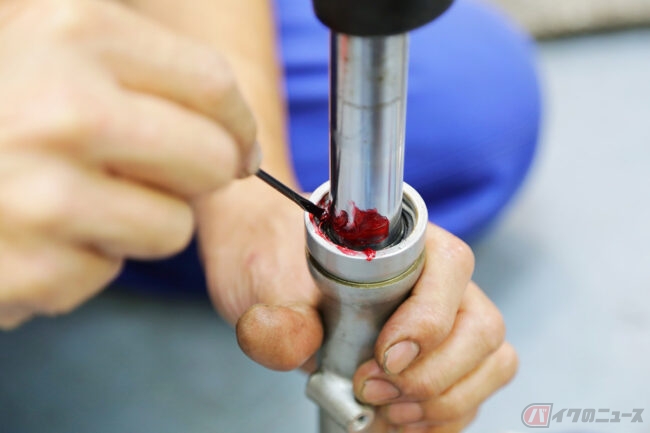

Fフォークのオイル交換_オイルシールの保護
Fフォークのオイル交換_オイルシールの保護

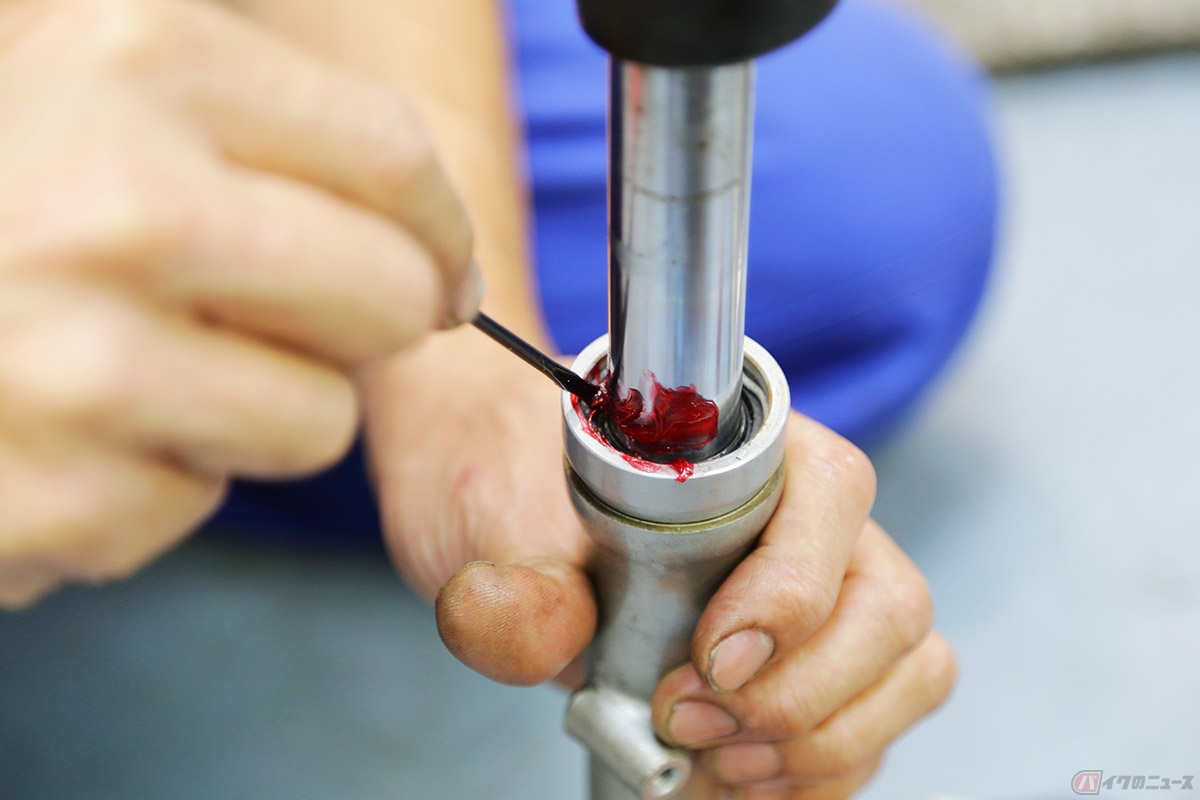

 まず、オイルシールを長持ちさせるために、インナーチューブとアウターチューブの間に「フロントフォーク組み付け用グリス」を塗ります。

 今回オイルシールは交換しませんが、こうした配慮をするだけで、パーツの寿命は大きく変わります。

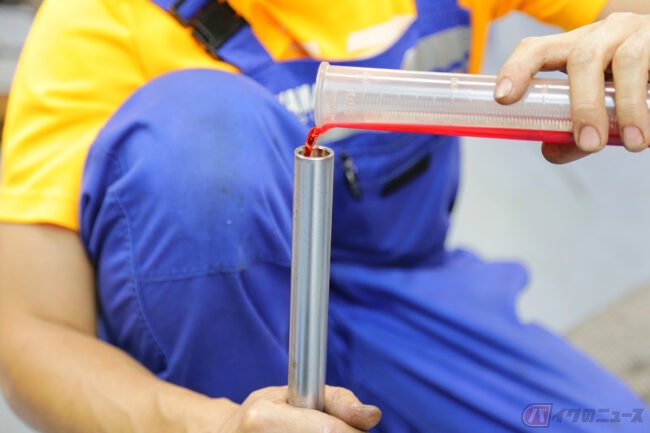

Fフォークのオイル交換_フォークオイルの注入
Fフォークのオイル交換_フォークオイルの注入

 フォークオイルを注入。泡だてないように、ゆっくり入れるのがポイントです。

 オーナーがいればオイルの量は好みに合わせて調整しますが、今回はオーナー未定の中古車のため、マニュアル通りの55ccとしました。

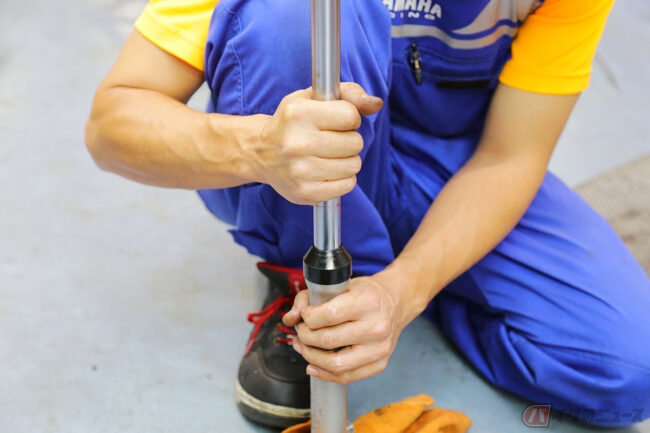

Fフォークのオイル交換_フォークオイルを循環させる
Fフォークのオイル交換_フォークオイルを循環させる

 インナーチューブをストロークして、オイルを循環させるとともにエア抜きをおこないます。

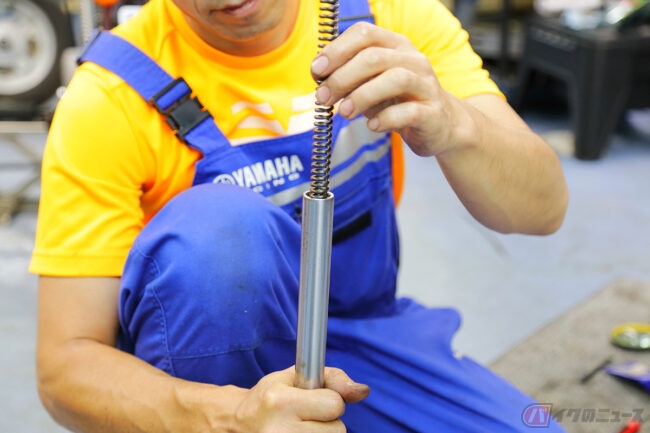

Fフォークのオイル交換_スプリングを入れる
Fフォークのオイル交換_スプリングを入れる

 スプリングを入れて、トップキャップを締めます。

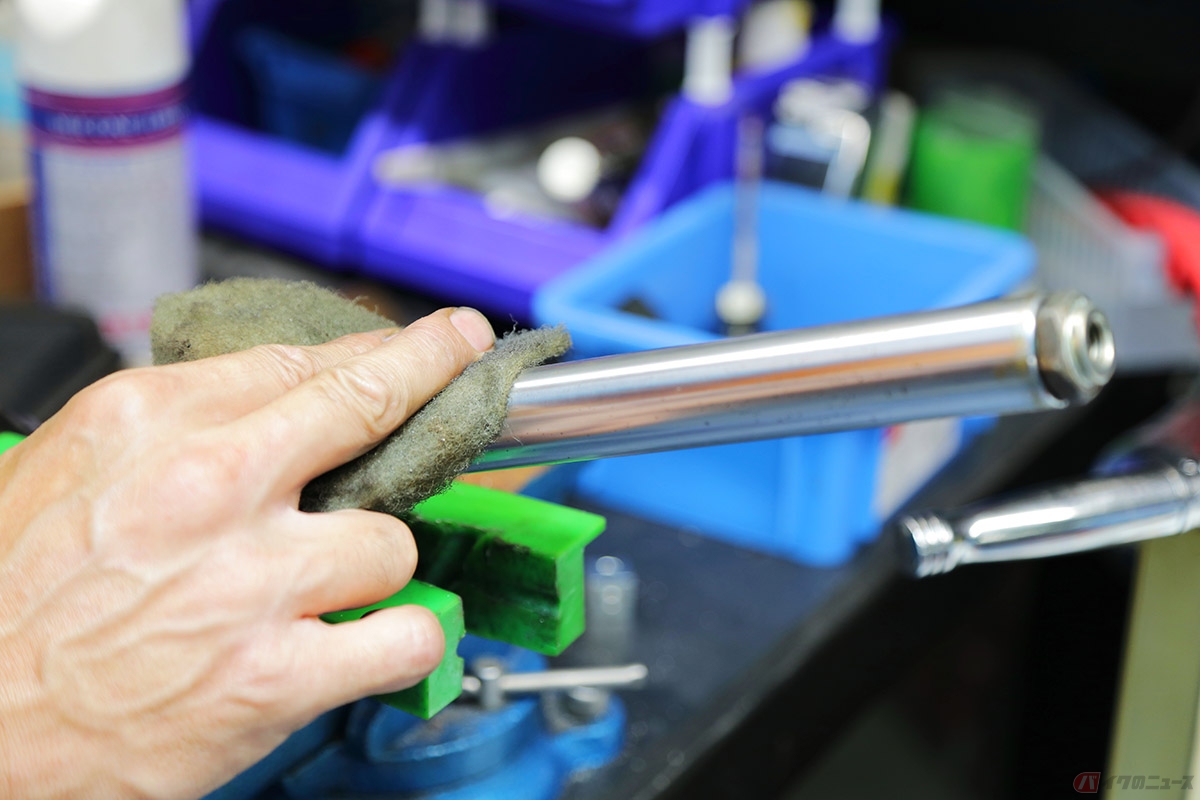

Fフォークのオイル交換_インナーチューブを磨く
Fフォークのオイル交換_インナーチューブを磨く

 インナーチューブに点サビが見られたので、ナイロンたわしで表面の引っ掛かりがなくなるまでこすります。仕上げは細かめのコンパウンドで。

 今回、摺動箇所は錆びていませんでした。しかし、もし錆びていたとしても、手入れをするとサイズ(φ)が変わってしまい、オイル漏れの原因となるので手入れはNG。摺動箇所が錆びていた場合は、基本的には要交換です。

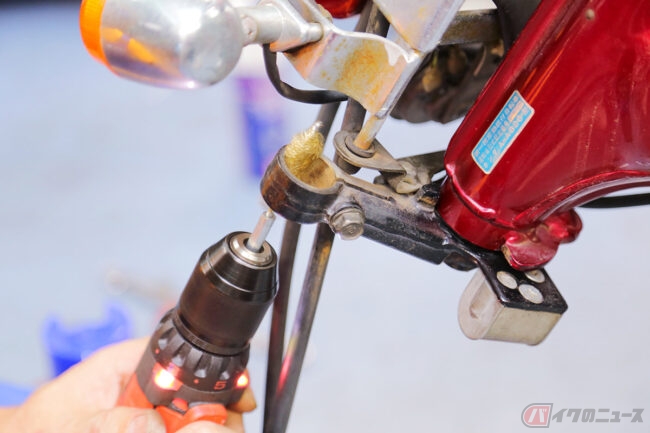

Fフォークのオイル交換_アンダーブラケットの腐食を取る
Fフォークのオイル交換_アンダーブラケットの腐食を取る

 アンダーブラケットのサビは、真鍮ブラシで落とします。その後、防錆とルク管理の均一化のため、グリスを塗っておきましょう。

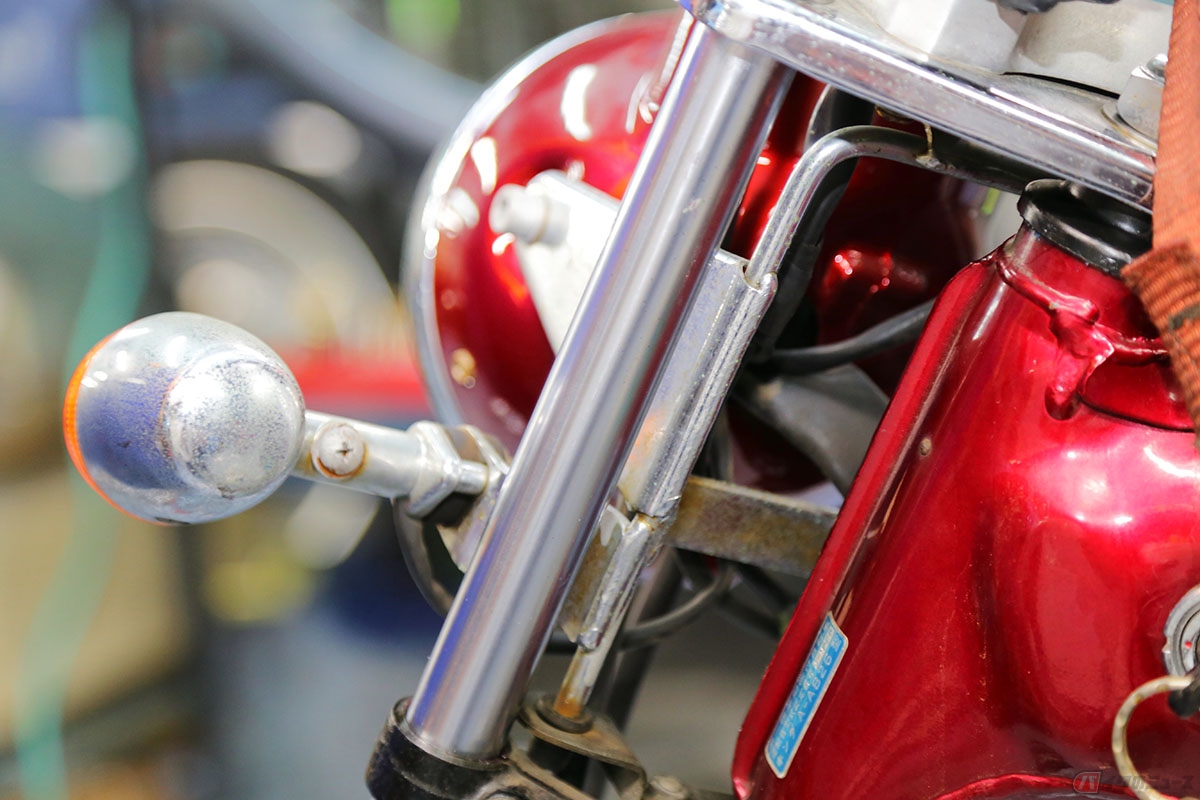

Fフォークのオイル交換_フロントフォークを装着
Fフォークのオイル交換_フロントフォークを装着

 フロントフォークを装着! きれいになったインナーフォークのおかげで、バイクの見栄えがさらに良くなりました!

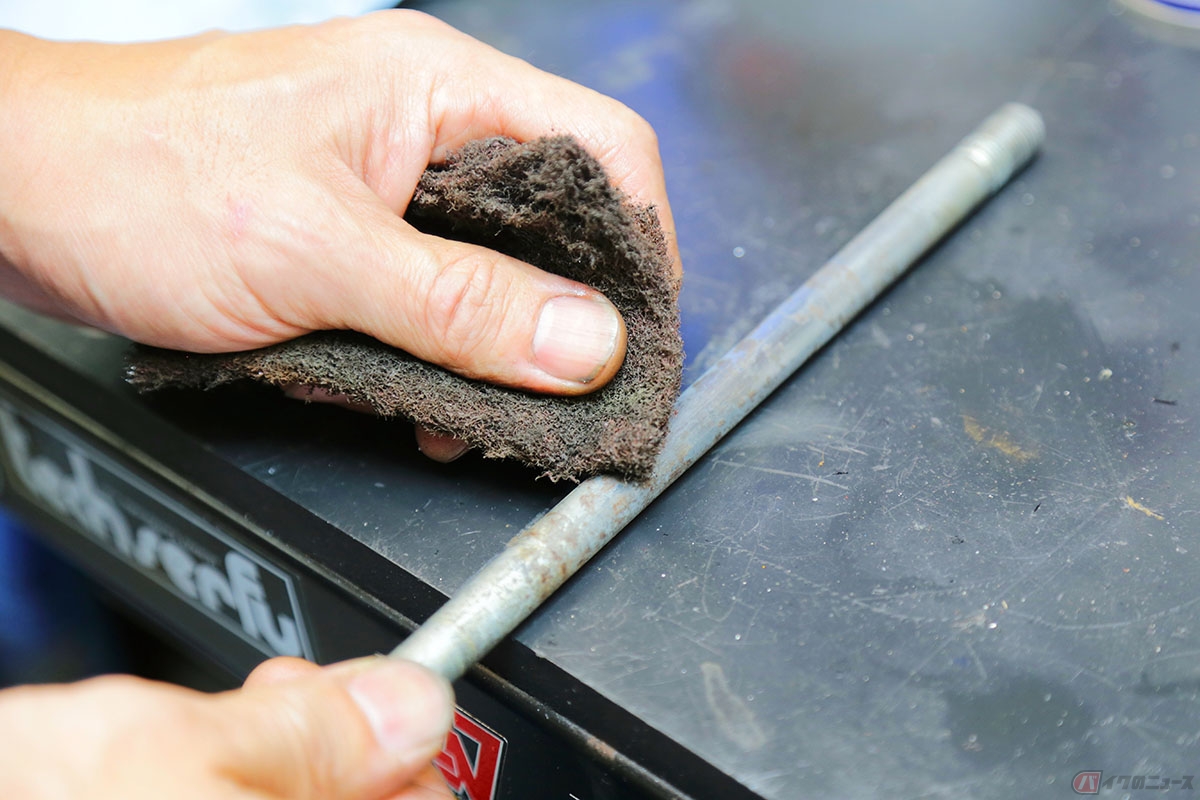

アクスルシャフトの腐食を取る
アクスルシャフトの腐食を取る

 アクスルシャフトはナイロンたわしで磨き、腐食を落とします。ひっかかりがなくなったら、グリスを塗ります。

フロントホイールの装着
フロントホイールの装着

 フロントフェンダーとホイールを装着して、今回は完了! フロントフォークとステムの動きが見違えるように良くなりました!!

 次回はリアの足周りをリフレッシュします。乞うご期待!!
