ホイールを外したりガソリンを抜いたり……自信のない人はショップに依頼するのがおすすめ

 ここでは「SR400 CraftBuild外装セット」と「SR400 ブラッククロームメッキセット」を装着する際の注意点を絞って紹介します。

「SR400 CraftBuild外装セット」と「SR400 ブラッククロームメッキセット」に換装することで、これまでの印象と大きく変わり、より魅力的な佇まいに

 しかし、読み進めればわかる通り、前後ホイールを外したり、フューエルタンクの脱着にはガソリンを抜く必要があったりと、ビギナーにはちょっと難しい内容となっています。

 実際、今回の作業をお願いした『ナインゲート』細井さんも「少しでも自信のない人は、近所のバイクショップでお願いした方が良いと思います」とのこと。あくまでも交換手順の参考としてご覧ください。

●リアフェンダー

リアフェンダーの取り外し

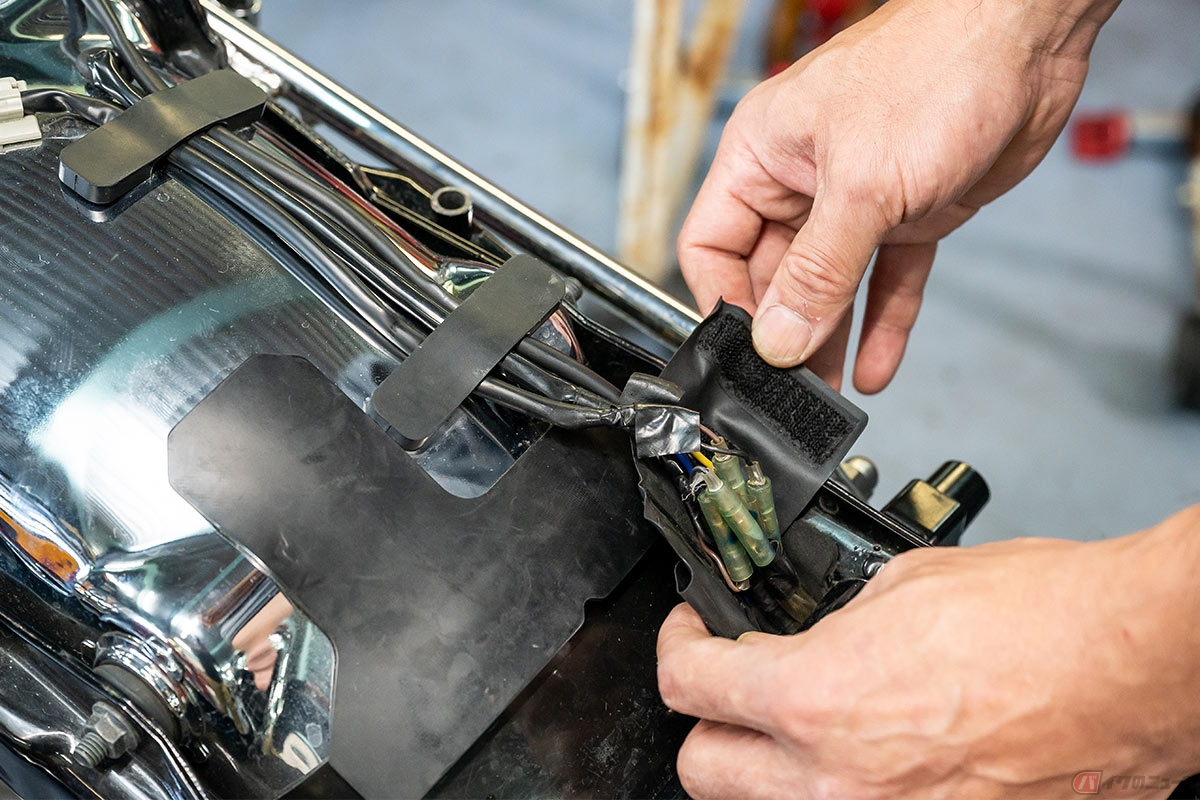

 シートを外すと、リアフェンダー上にテールランプやウインカーの配線をまとめた束があるので、ギボシ端子をすべて外します。テールランプを移設して元に戻しますが、接続は同じカラー同士の配線を繋げます。

リアフェンダーの取り外し

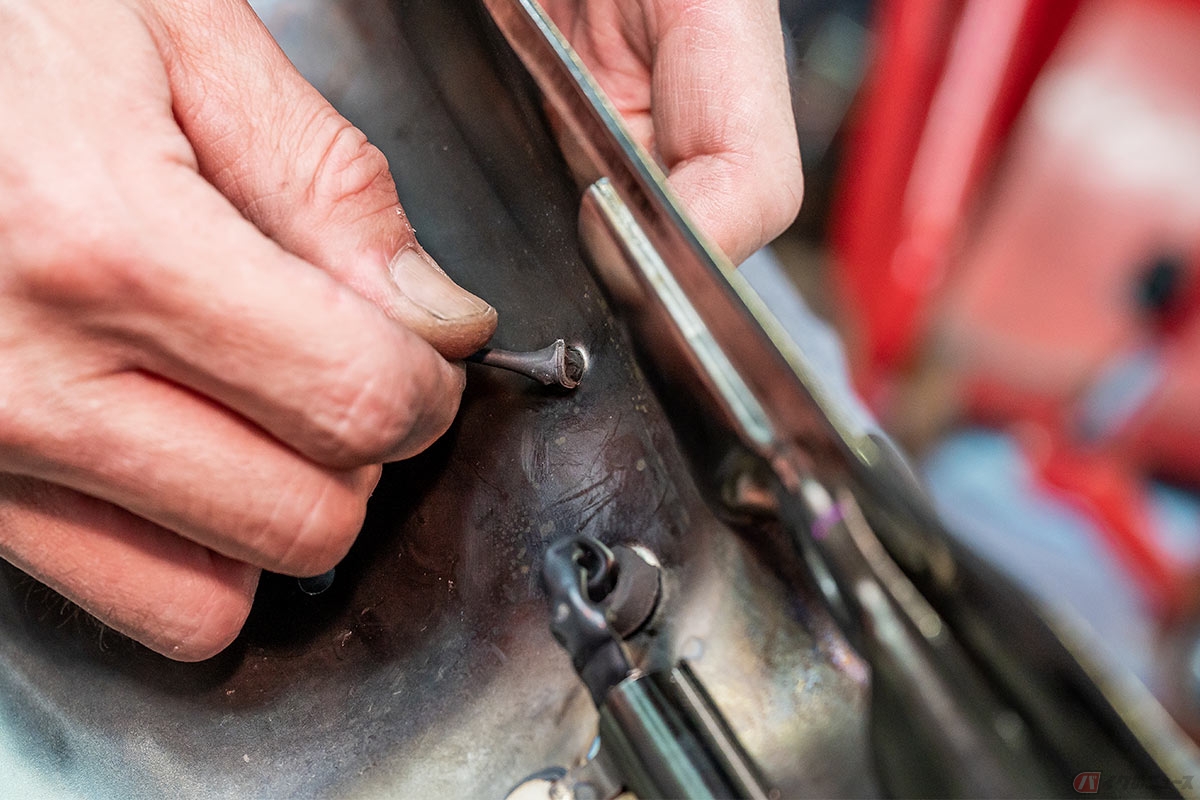

 配線ガイドなどのゴムパーツは再利用できますが、フェンダーから抜き取る際にブッシュが切れてしまうことがよくあります。念のために新品を用意しておくことを強くおすすめします!

●グラブバー

グラブバーの取り外し

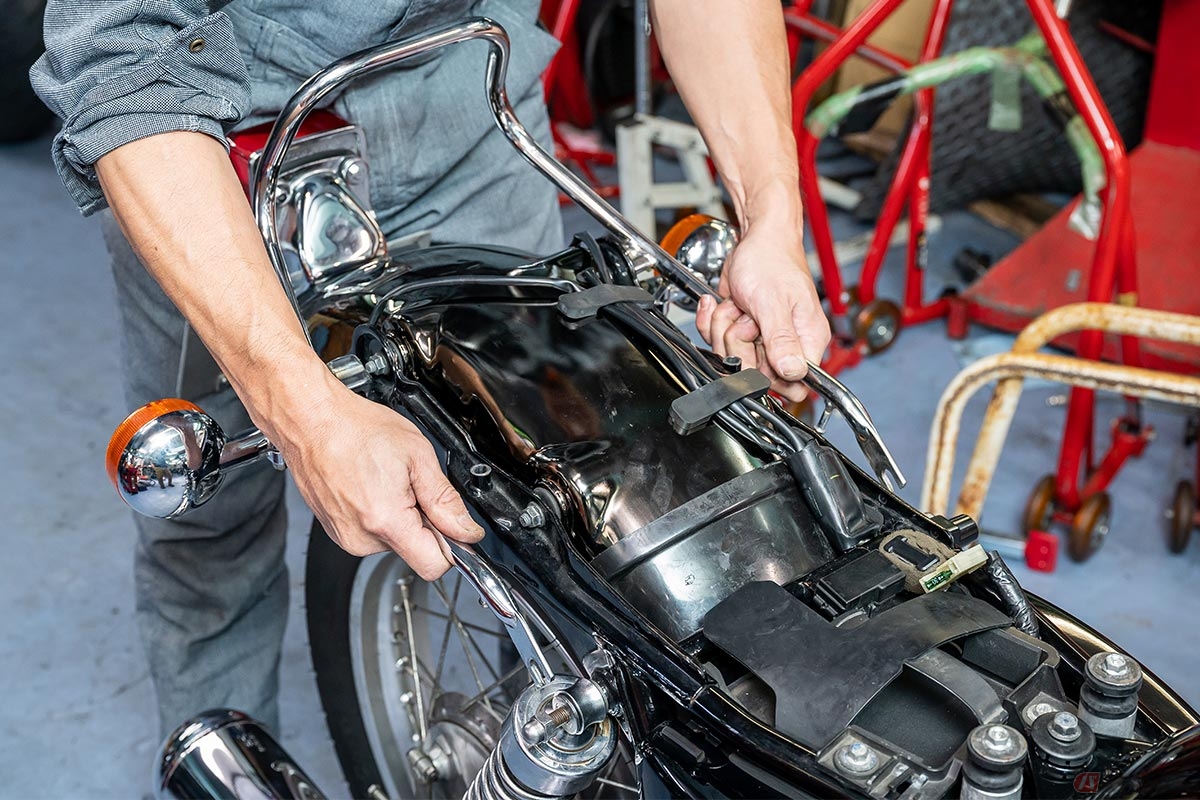

 グラブバーを抜く際は力を入れて、広げながら。そのまま抜くと、フレームを傷つけてしまいます。

グラブバーの装着

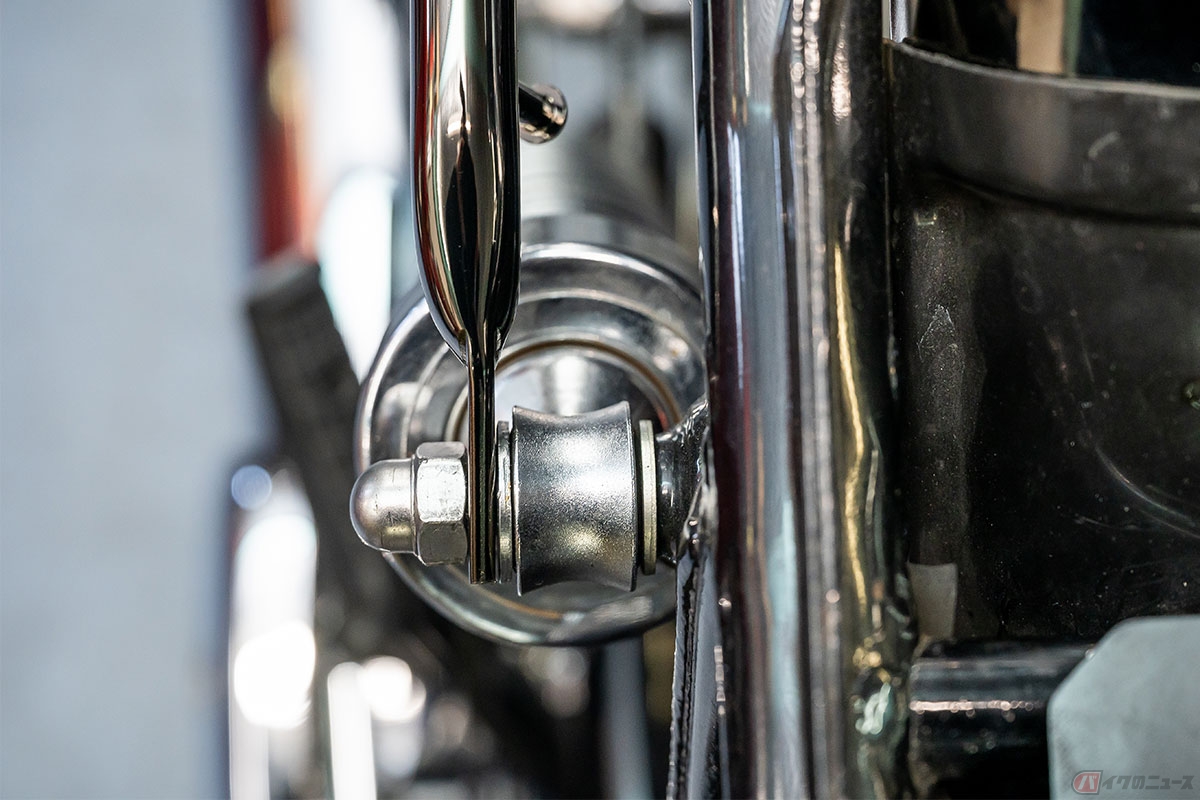

 グラブバーを装着する際、ワッシャーの位置を間違えないように! 外側から「袋ナット、グラブバー、ワッシャー」の順番です。

グラブバーの装着

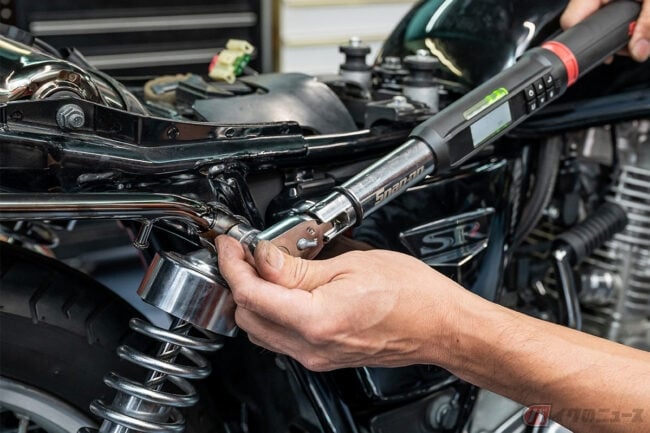

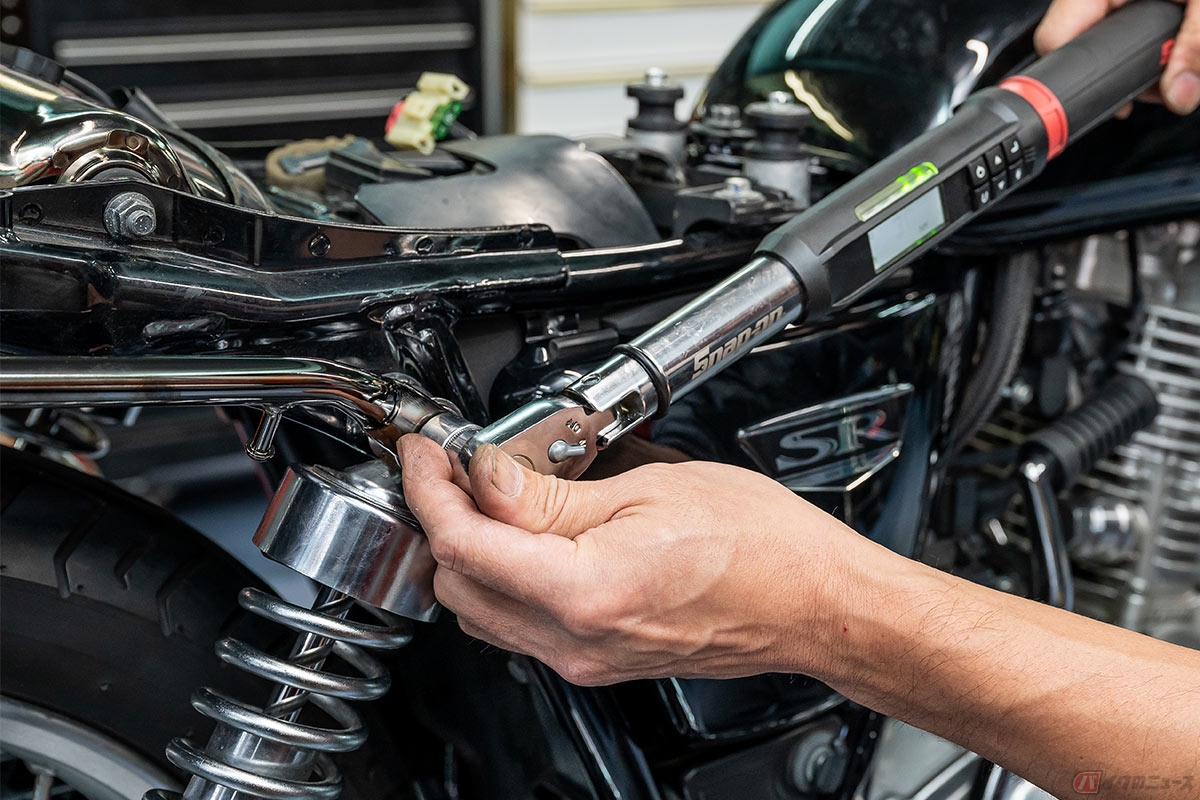

 グラブバーはリアサスペンションを留める袋ナットと共締めになっています。規定トルク値は30Nmです。

●チェーンケース

チェーンケースの取り外し

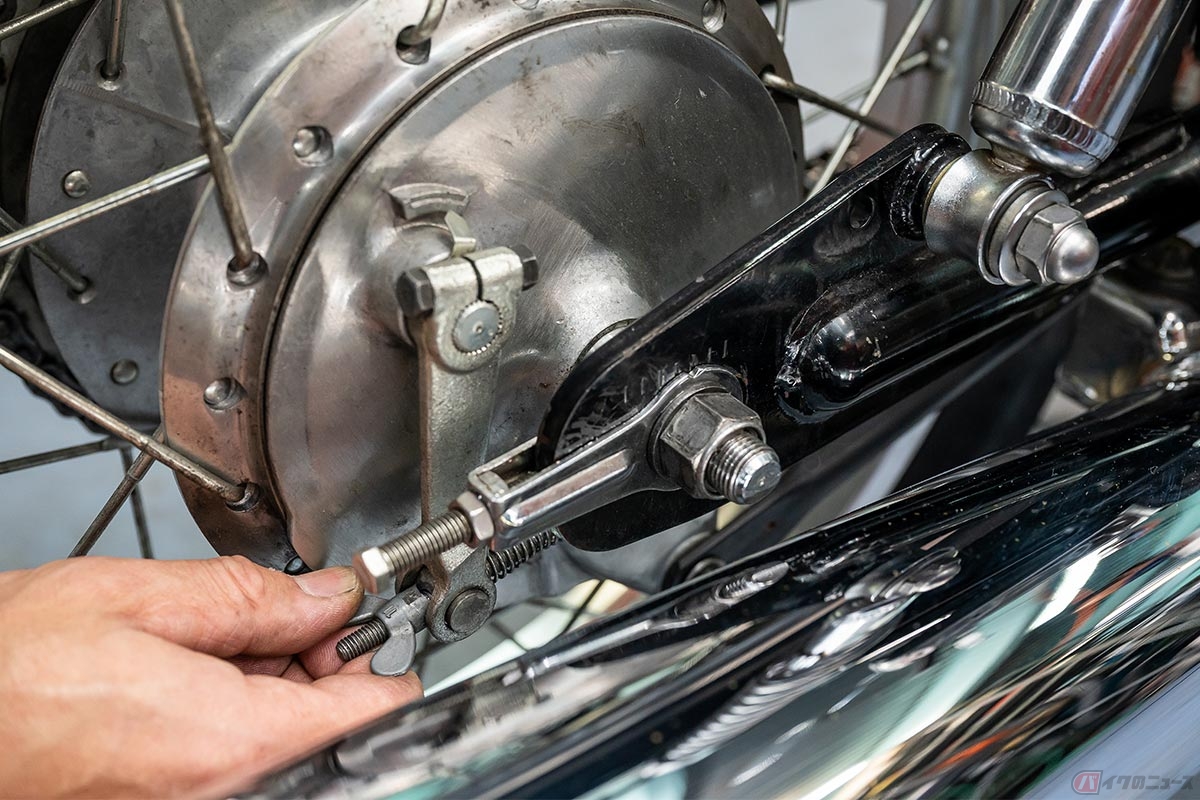

 チェーンケースを取り外すためには、リアホイールを外した方が作業性があがります。リアホイールを外すためにはリアブレーキのトルクロッドを外さなければなりません。重要保安部品なので作業は慎重に。

チェーンケースの取り外し

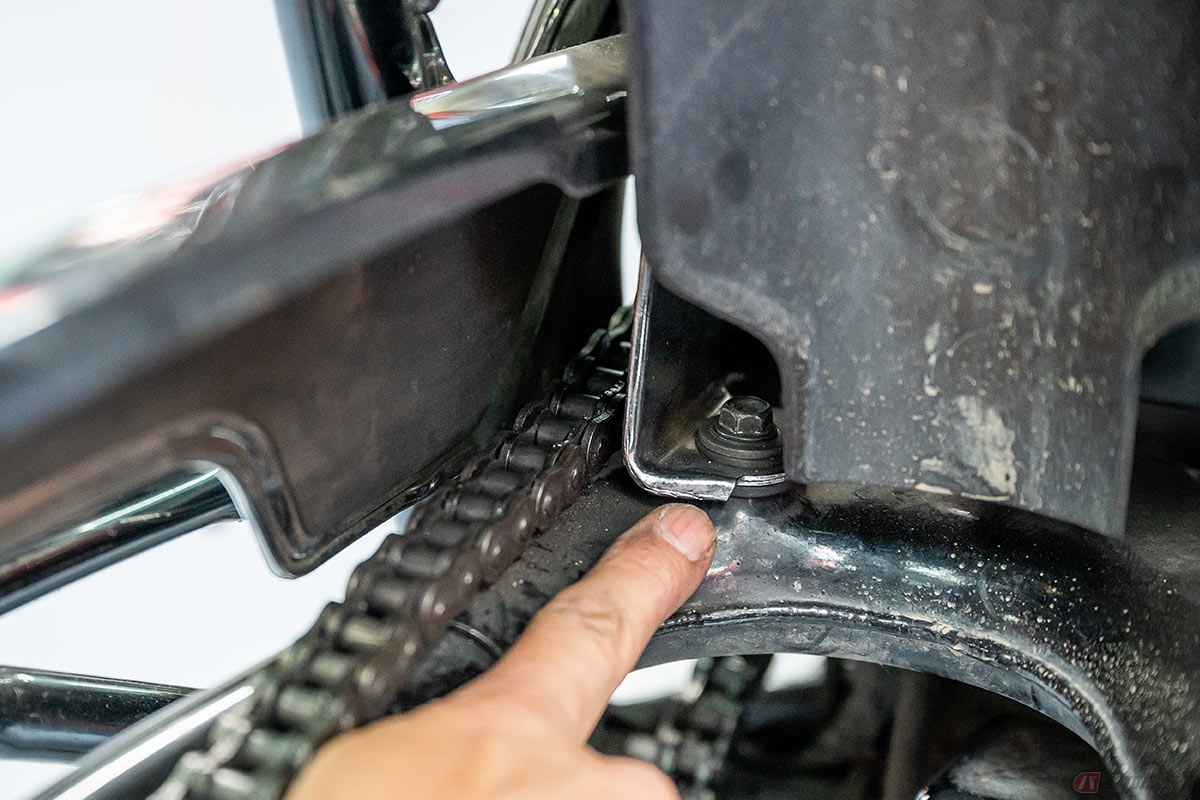

 スイングアームの奥にチェーンケースをマウントするボルトがあります。これを外すために、ホイールを抜く必要があったというわけです。

チェーンケースの交換

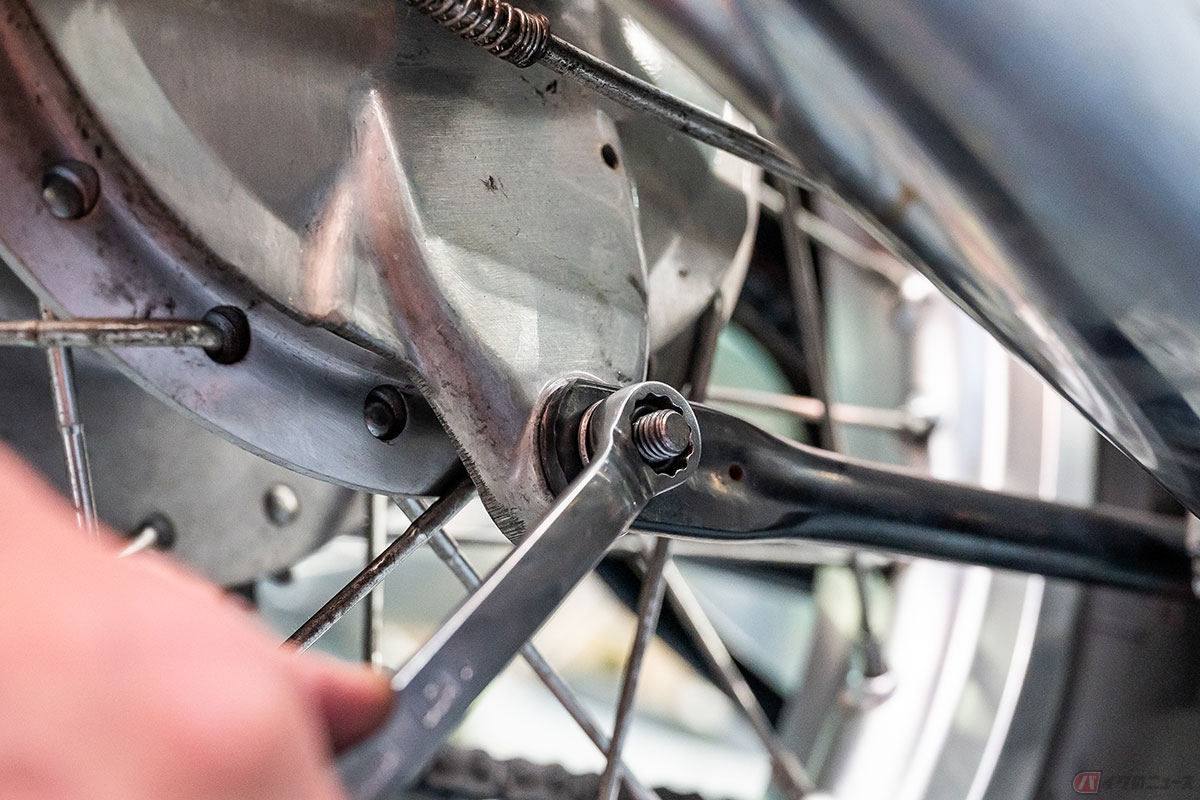

 チェーンケースを交換し、リアホイールを装着。最後にトルクロッドを締め(16Nm)、ブレーキの遊びを調整します。

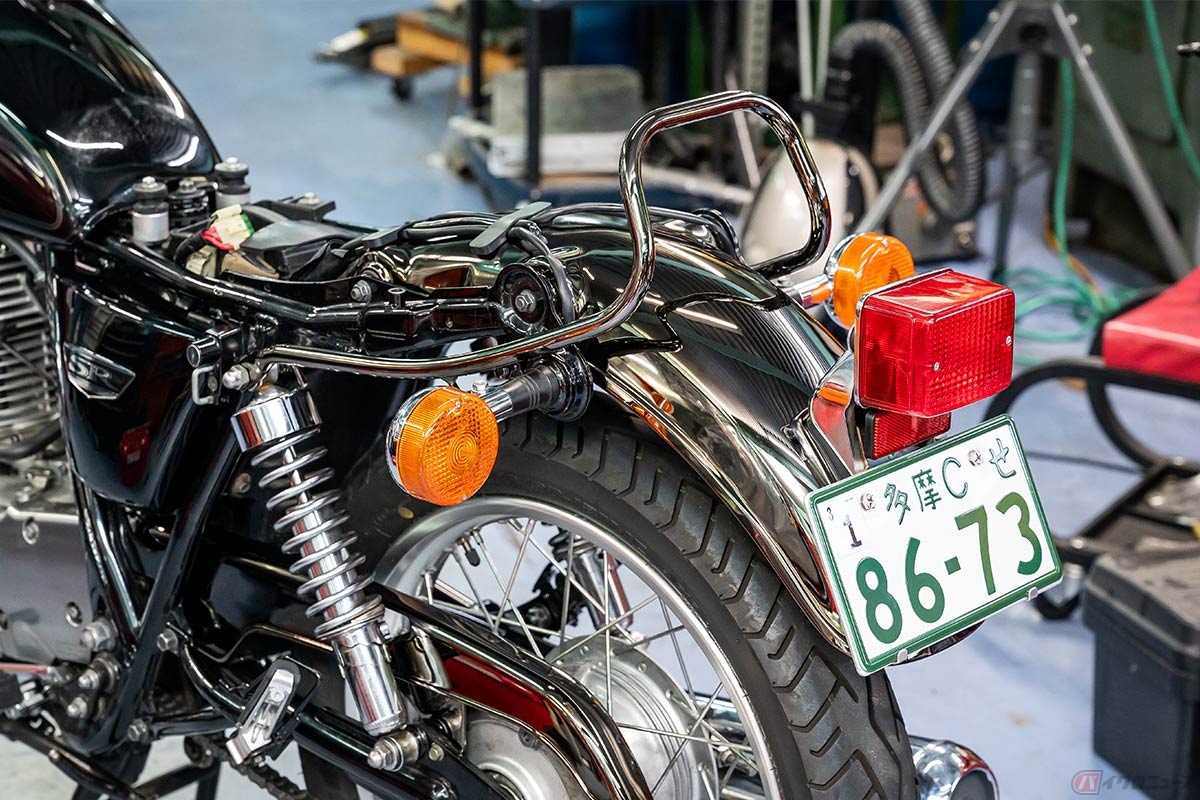

リアフェンダー、グラブバー、チェーンケースの交換でリアまわりの雰囲気が大きく変わる

 これでリアフェンダー、グラブバー、チェーンケースの交換は完了です。カタチは純正部品と同じながら、雰囲気が大きく変わります。

●フロントフェンダー

フロントフェンダーの取り外し

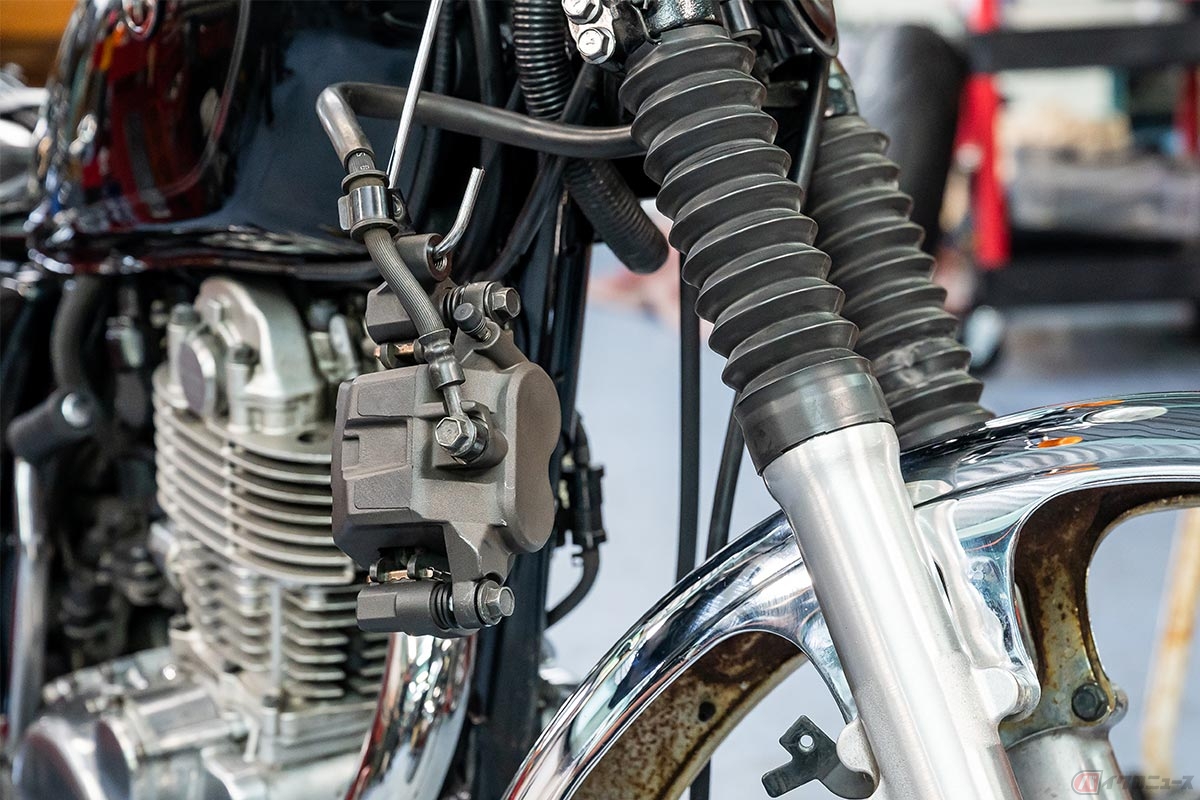

 フロントフェンダーを留めるボルトは内側にあるため、ホイールを外した方が作業がしやすくなります。ホイールを外す際、キャリパーも外すのですが、ホースに負荷がかからないようにS字フックなどで吊るしておきましょう。

フロントフェンダーの取り外し

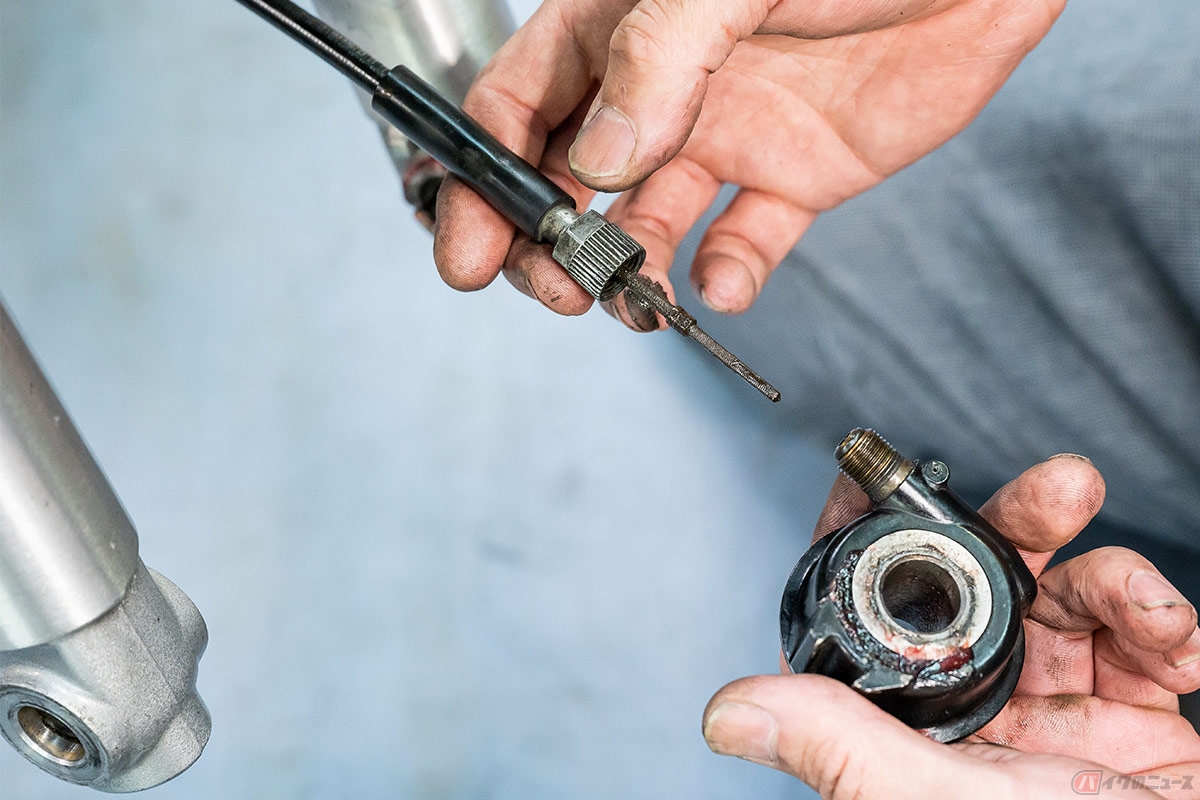

 フロントフェンダーに付属するメーターケーブルガイドからメーターケーブルを抜く必要があります。あらかじめメーターケーブルをメーターギアから抜いてしまうと、中で回転するワイヤーケーブルが抜け落ちてくるので、ホイールを外してから抜く方が良いでしょう。

フロントフェンダーの取り外し

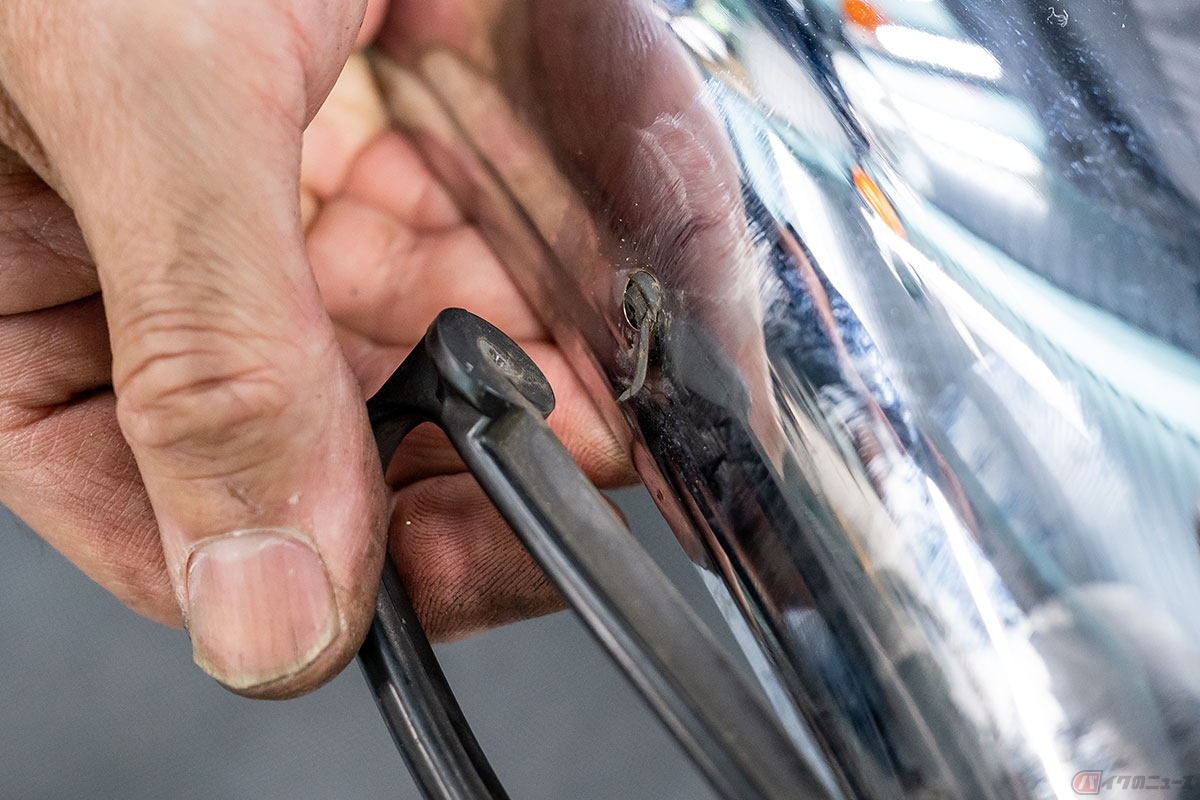

 メーターケーブルガイドも再利用可能ですが、リアフェンダーと同じく千切れてしまうことがよくあります。実際、今回は千切れてしまいました。新品を用意しておきましょう。

フロントフェンダーの交換

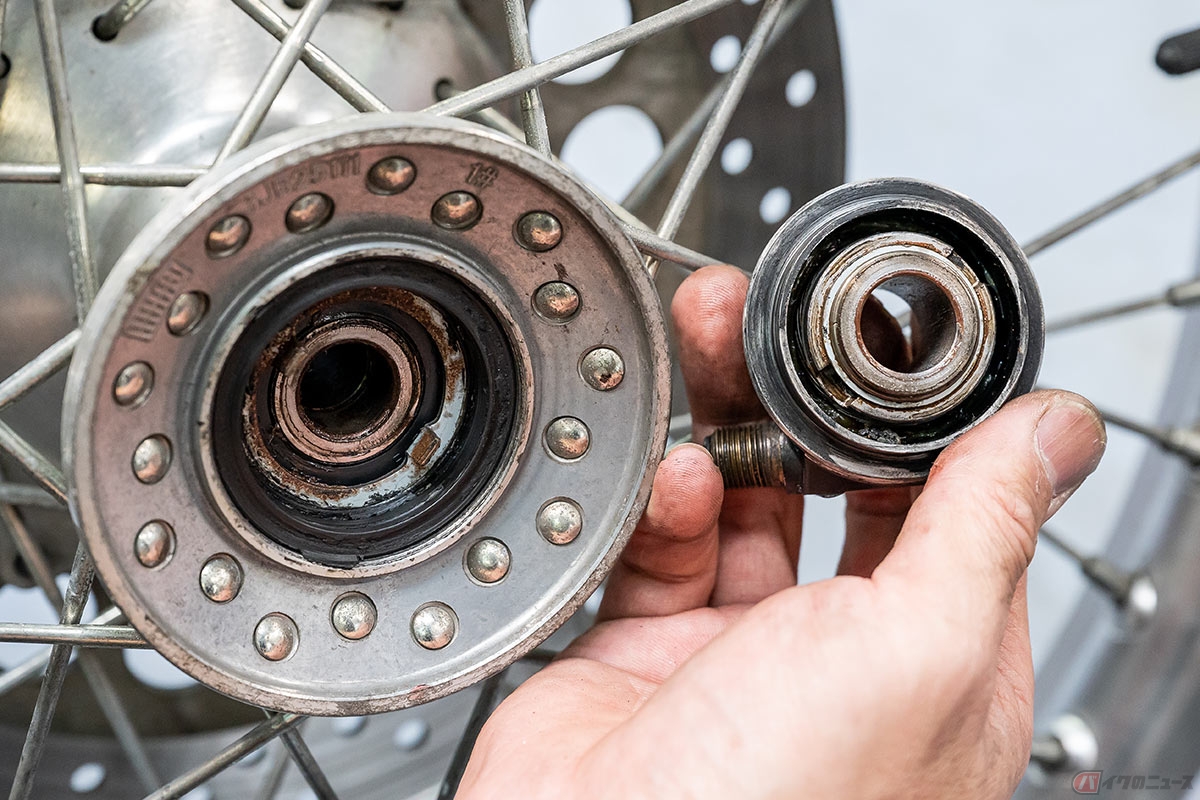

  フロントフェンダーを交換し、ホイールを装着。メーターギアを元通りに戻します。その際、切り欠きを合わせることを忘れずに。無理に入れると、ギアを破損してしまいます。

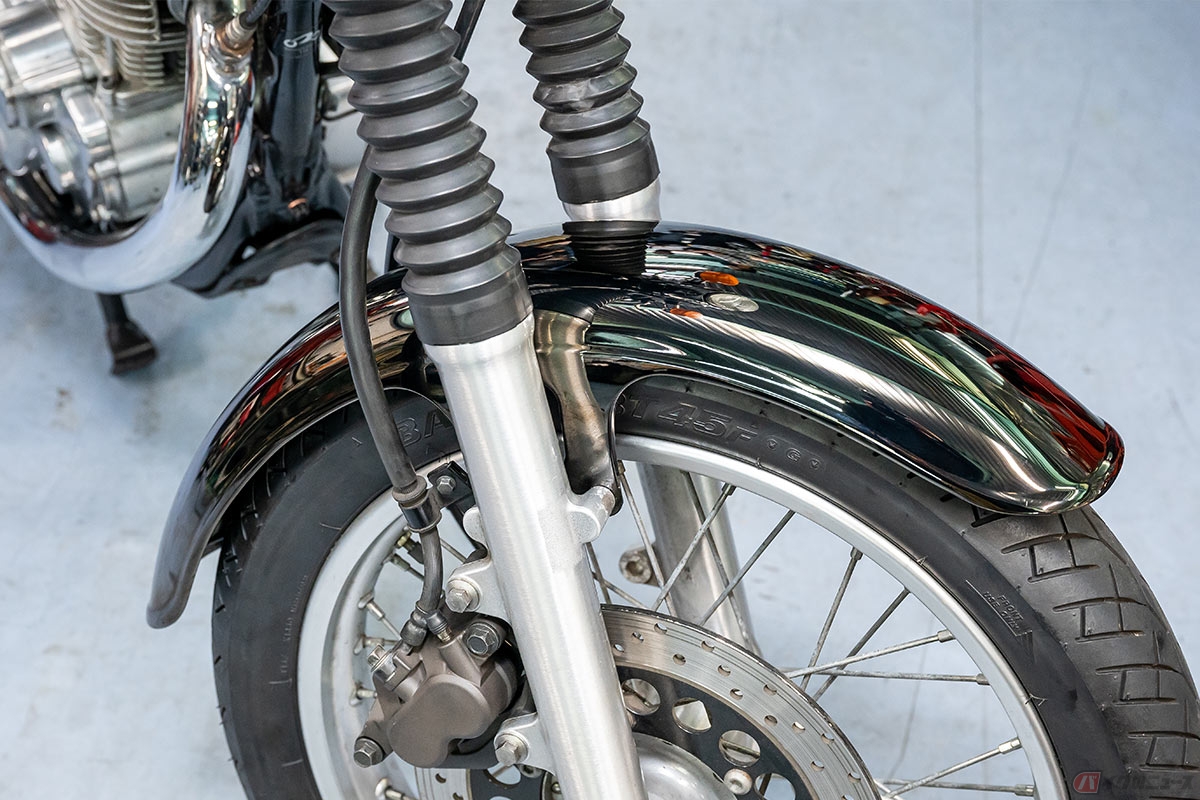

ブラッククロームメッキが美しいフロントフェンダーを装着

 フロントフェンダーの装着が完了。足元が締まりました。

●BEFORE&AFTER

 次の比較画像を見ての通り、ブラッククロームメッキによって締まった印象になりました。「ブラッククロームメッキセット」だけでも、バイクのイメージは大きく変わります。

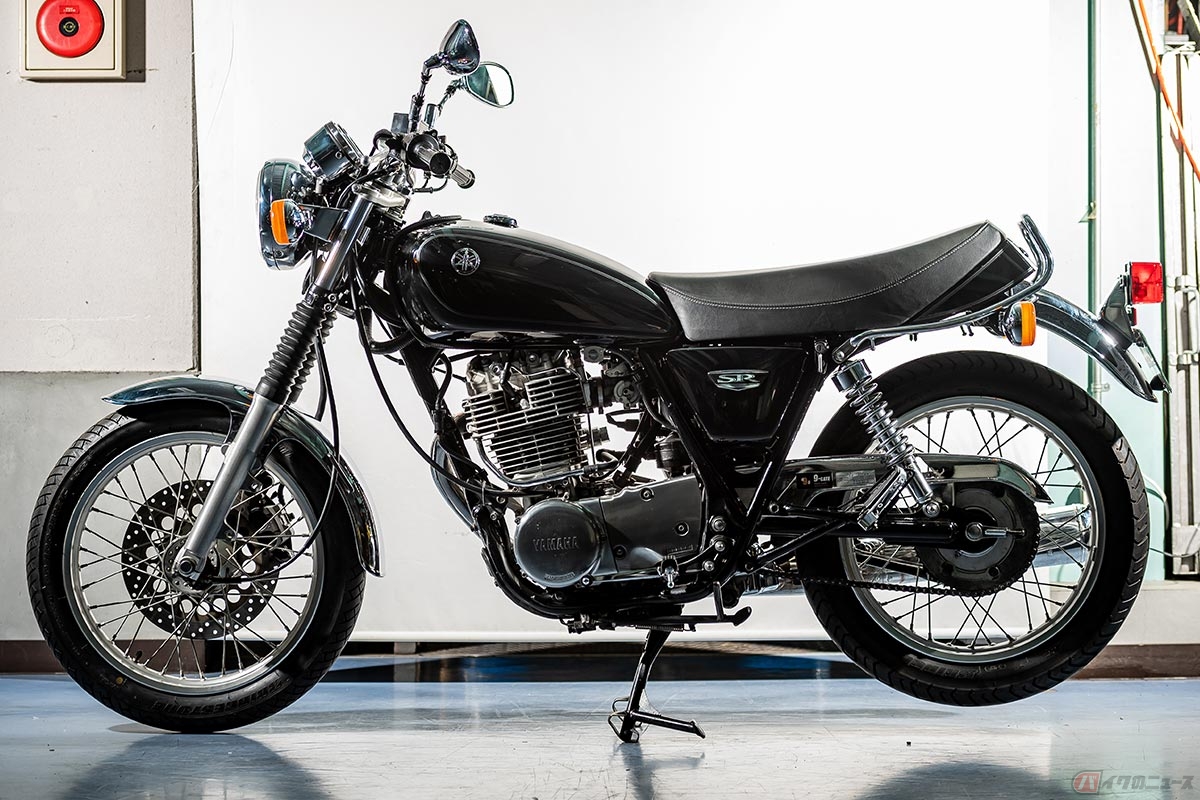

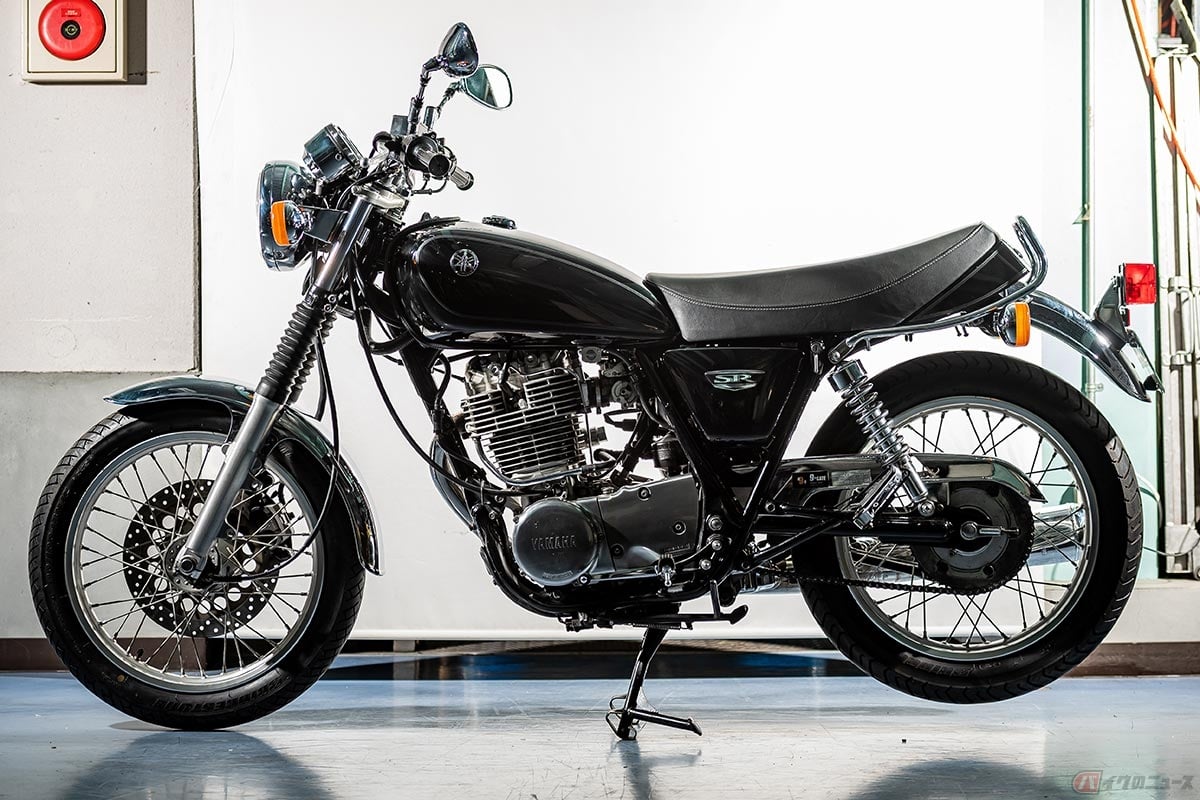

【BEFORE】「ブラッククロームメッキセット」に交換する前の状態 [画像クリックで拡大]

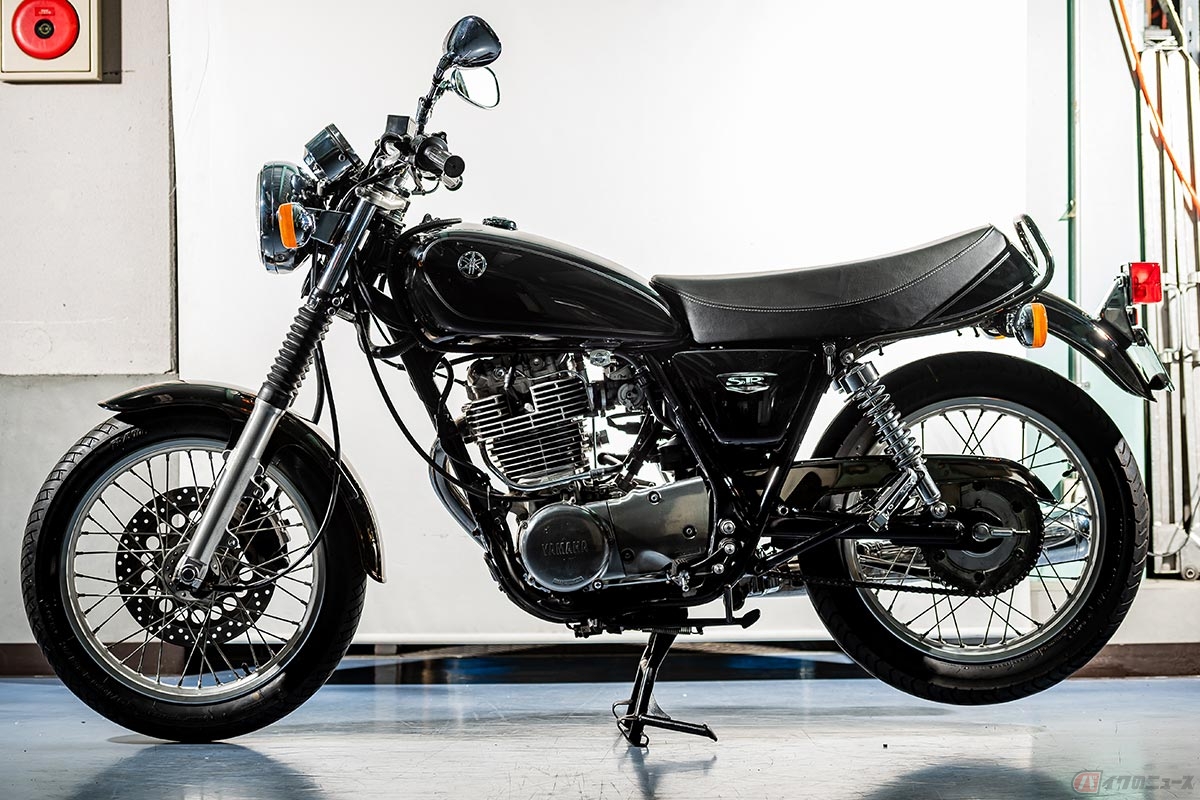

【AFTER】「ブラッククロームメッキセット」に交換した状態 [画像クリックで拡大]

●フューエルタンク

 続いては「SR400 CraftBuild外装セット」です。フューエルタンクを交換する前に、まずサブタンク内の圧力を抜かなければなりません。この作業を怠ると、フューエルホースを抜いた瞬間にガソリンが吹き出すことになるので要注意です。

フューエルタンクの交換

 手順としては、まずフューエルコックをOFFにしてから、メインキーをONにします。するとポンプリレーが作動する「ニー……」という音が聞こえます。この音が消えたら、キーをOFF。再びキーをONにして……と、3回繰り返します。その後、キーをONにして、エンジンを始動。しばらくするとエンジンが止まりますので、これで圧抜きは完了です。

フューエルタンクの交換

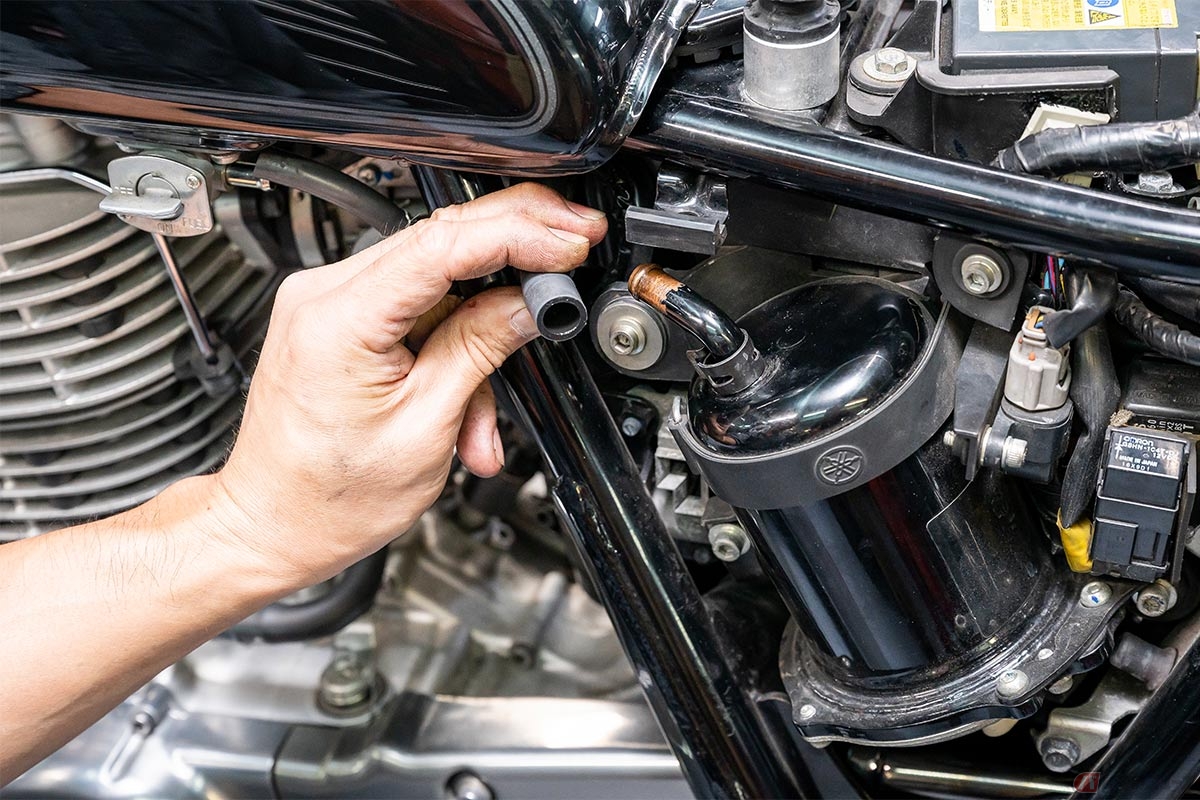

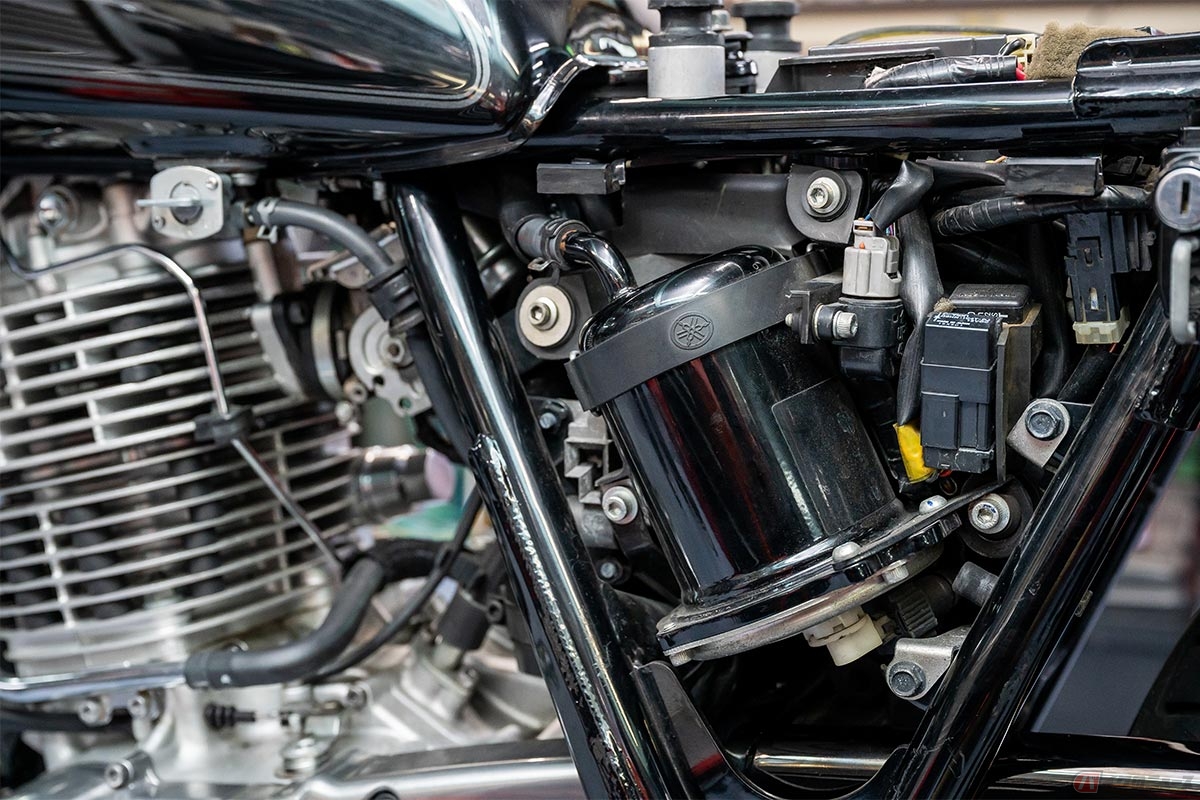

 サブタンクのホースを抜きます。上記の圧抜きが完了していないと、この時にガソリンが吹き出すのです。

フューエルタンクの交換

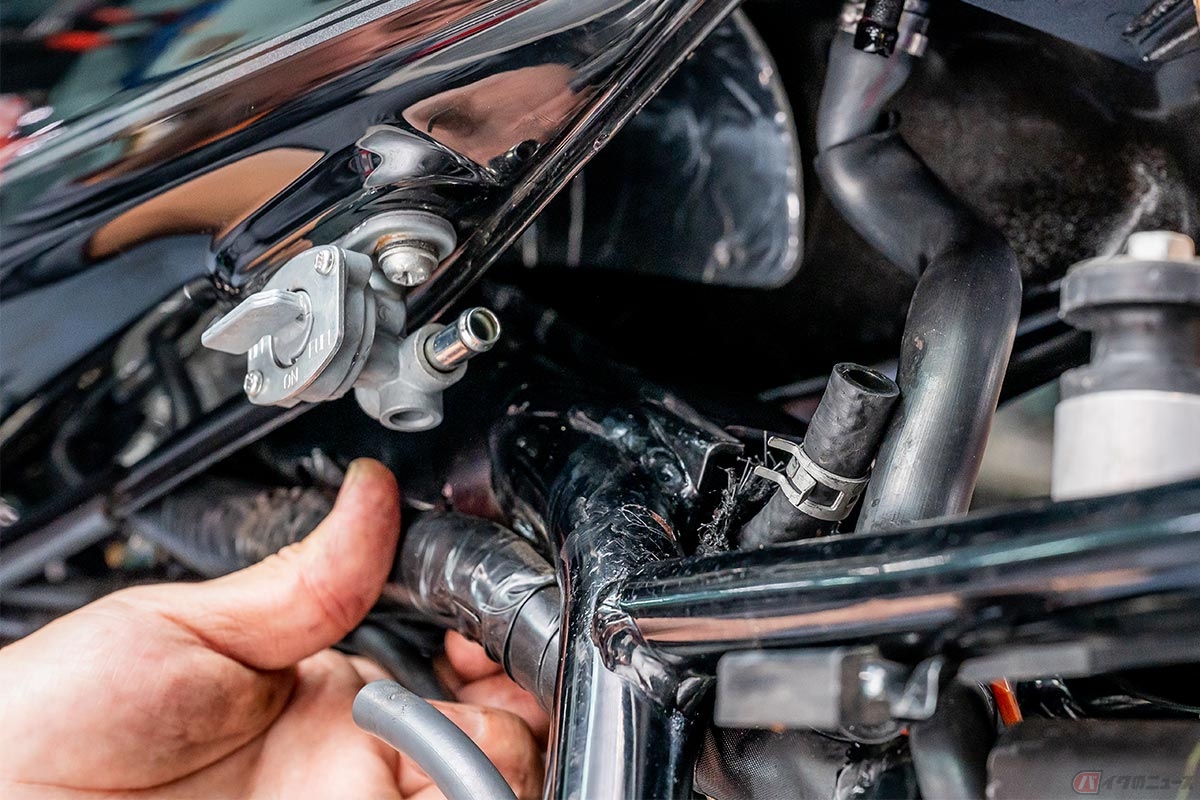

 フューエルコックは再利用します。コックをOFFにしたまま、フューエルホースを抜き取ります。

フューエルタンクの交換

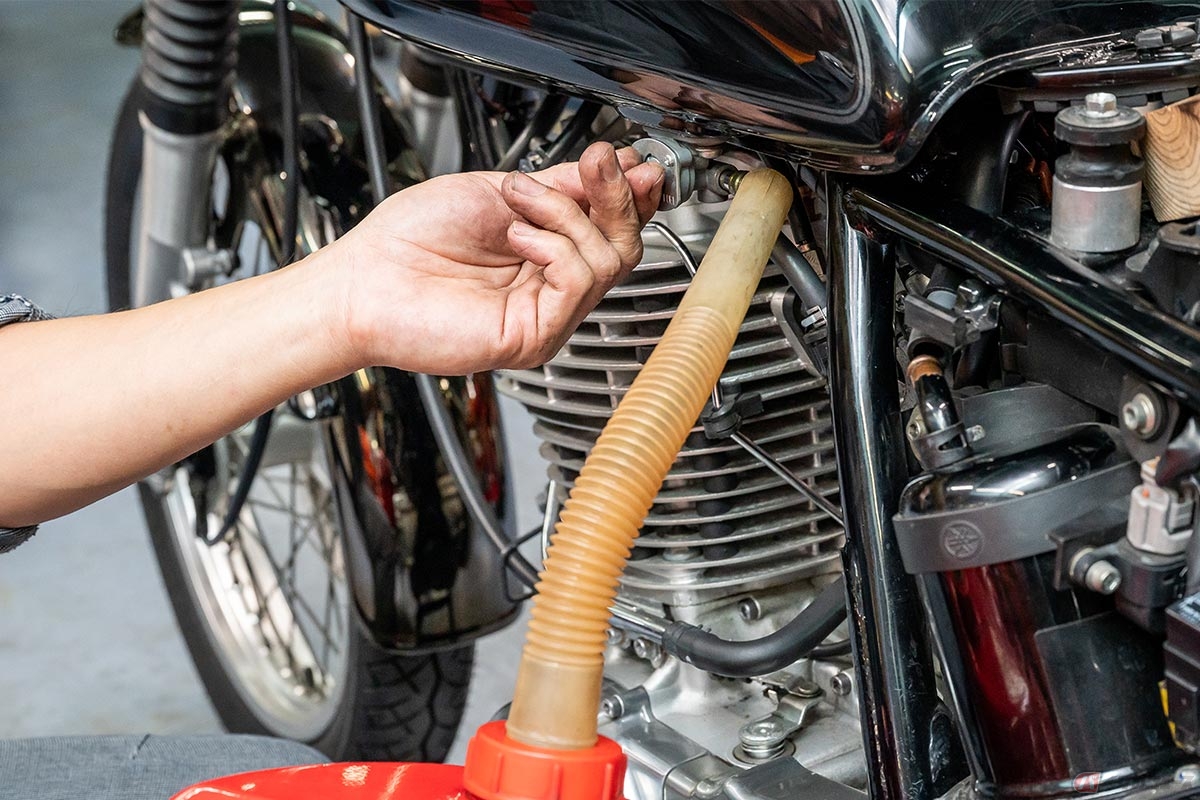

 フューエルコックをONにして、ガソリン缶へフューエルタンク内のガソリンを移します。ポリタンクやペットボトルはNGです!

フューエルタンクの交換

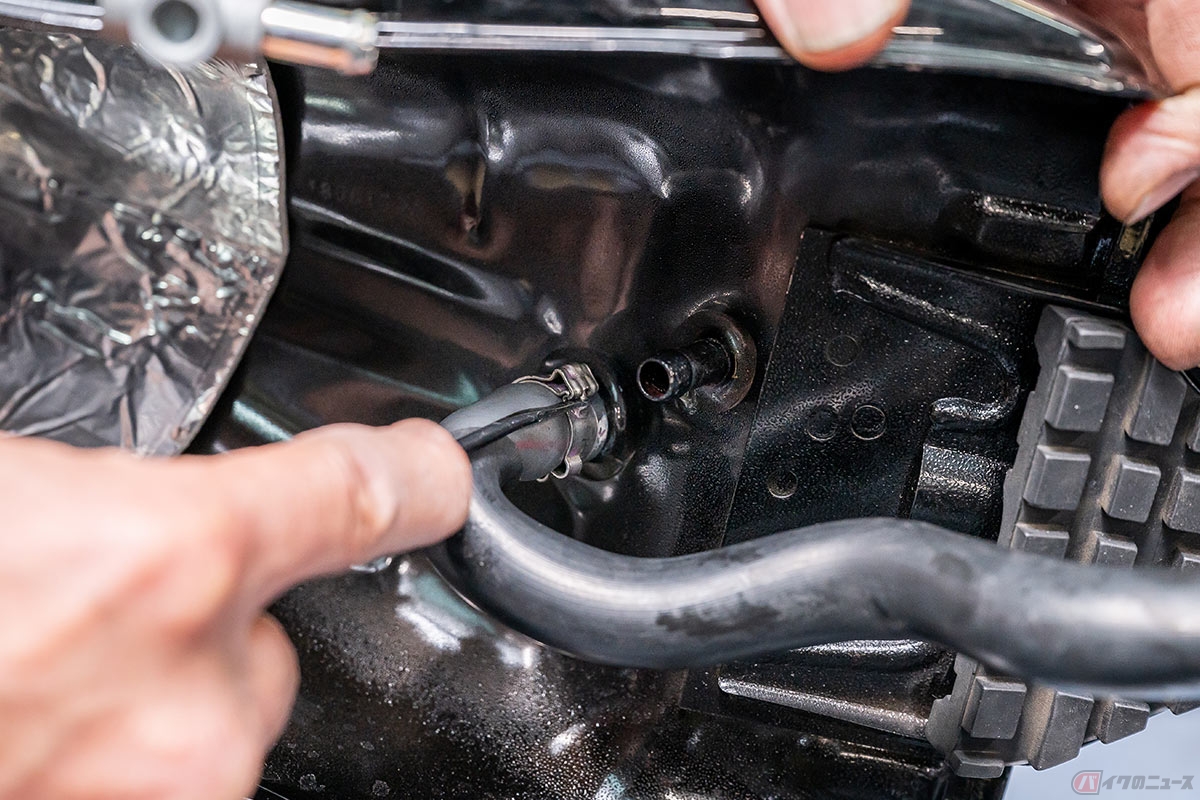

 フューエルタンク内が空になったら、車体から取り外します。タンク裏に接続されているホース類は再利用しますが、ホースバンドは新品を用意しておいた方が良いでしょう。

フューエルタンクの交換

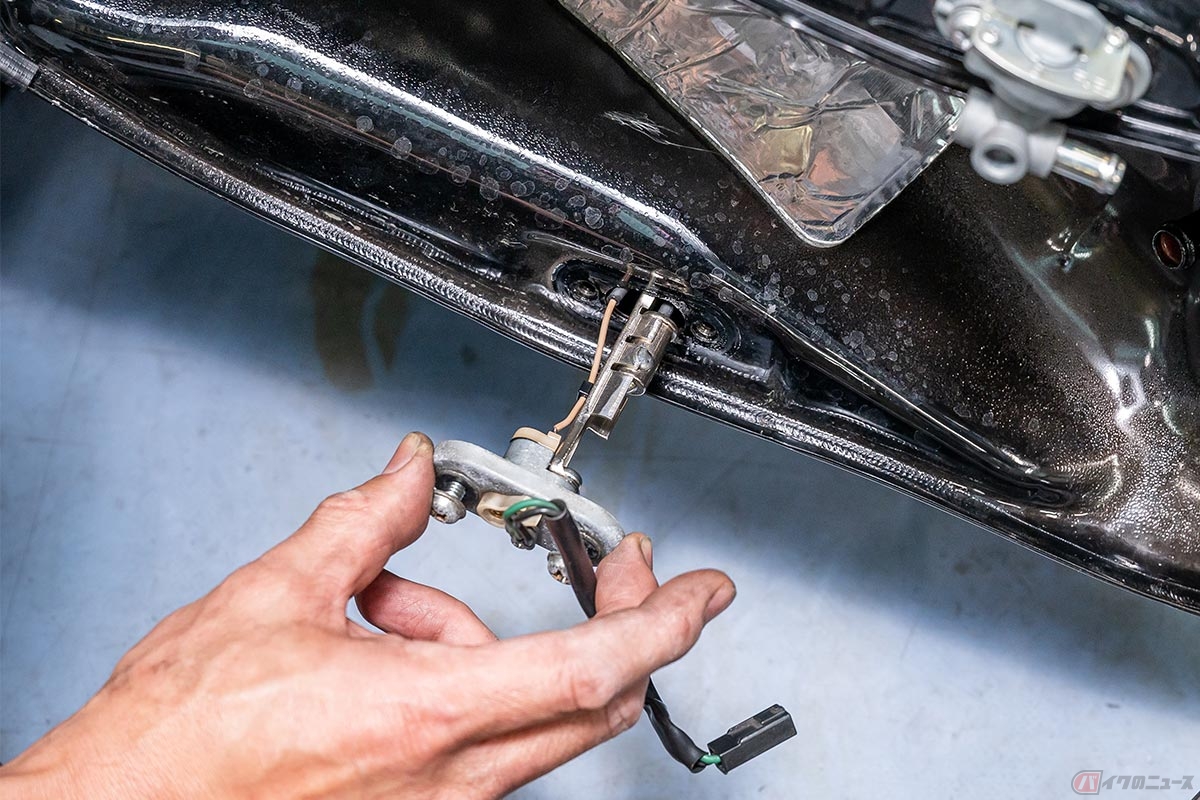

 フューエルゲージとフューエルコックを引き抜いて、交換するフューエルタンクに移設(再利用)します。取り外しと逆手順でフューエルタンクを装着すれば、作業は終了です。シートとサイドカバーの交換については、とくに注意事項はありません。

●劇的!? BEFORE&AFTER

「SR400 CraftBuild外装セット」と「SR400 ブラッククロームメッキセット」に換装した姿を、標準の状態と比較してみましょう。

【BEFORE】外装を交換する前の状態 [画像クリックで拡大]

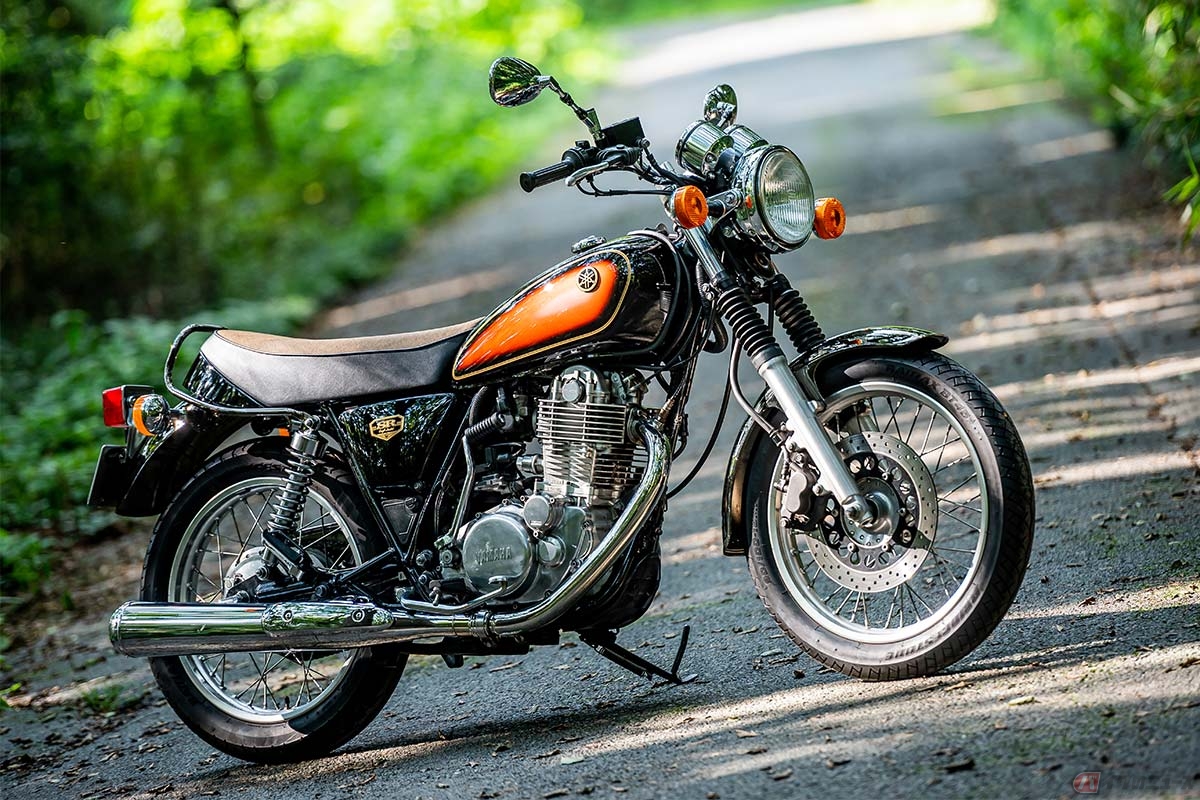

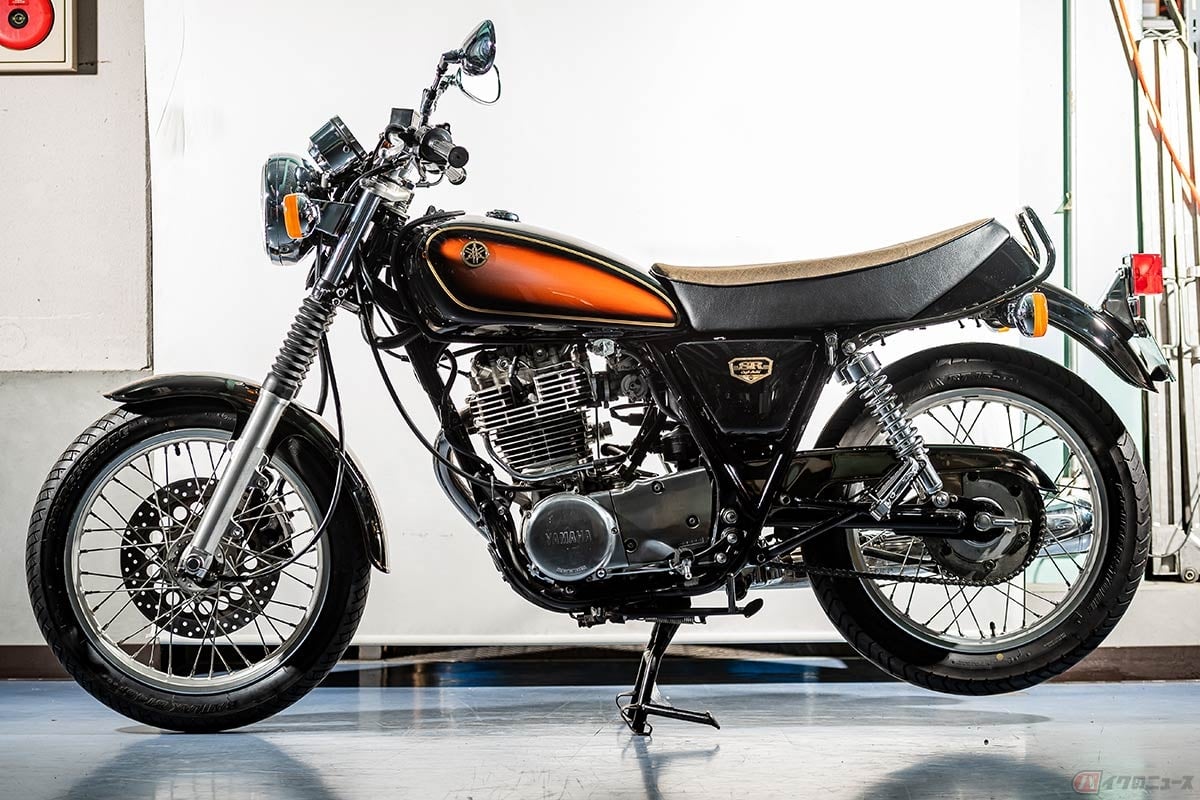

【AFTER】「SR400 CraftBuild外装セット」と「SR400 ブラッククロームメッキセット」に換装した状態 [画像クリックで拡大]

 華やかな印象を与えるフューエルタンクとシートに対し、引き締まったフェンダーやチェーンケースとのコントラストが新鮮。

 シルエットは「SR400」そのものですが、特別感に満ちたマシンに仕上がりました!
